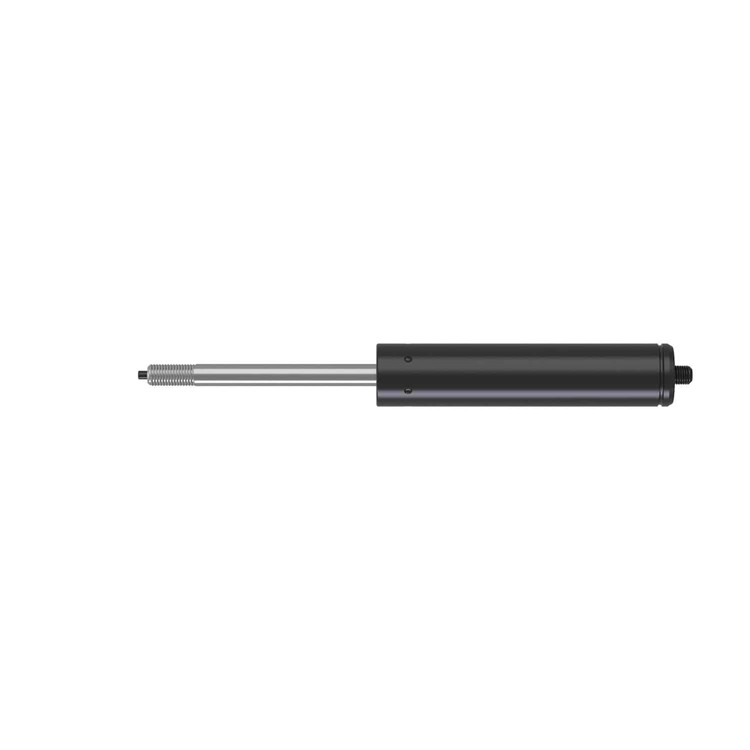

SUSPA彈性鎖定空氣彈簧EL1

空氣彈簧由氣體加壓管、活塞桿和活塞組成?；钊涎b有由釋放銷驅動的閥門。當閥門關閉時，空氣彈簧不會(huì )移動，從而鎖定在所需位置。根據壓力介質的不同，這種鎖定功能可以是剛性的，也可以是彈性的。當鎖定功能需要緩沖效果時，可使用彈性鎖定空氣彈簧 EL1 和 EL2。這樣就可以減輕甚至避免突然的顛簸載荷。彈簧特性曲線表示空氣彈簧從拉伸狀態到壓縮狀態整個行程的力曲線。因此，該曲線表示伸展方向的力比 F?/F?。為了能夠設計出空氣彈簧，除了尺寸之外，力 F? 也是一個重要的測量標準。力 F?在距離拉伸運動終點 2 mm處測量，它定義了彈簧力的值。摩擦力 FR 在縮回和拉伸方向的力線之間產生。伸展速度可通過調節活塞組件來確定。

通過調整或鎖定襟翼實現平衡重量補償

彈性空氣彈簧范圍廣

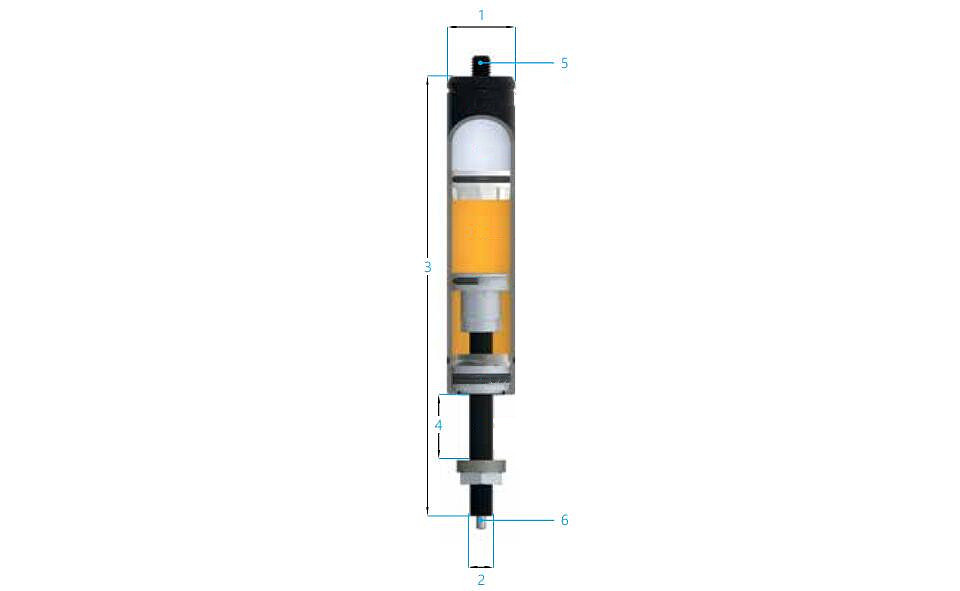

1 直徑管

2 活塞桿直徑

3 安裝長度

4 行程

5 接管

6 釋放銷

特殊模塊

TR - 時間復位

OR - 超馳

產地：德國

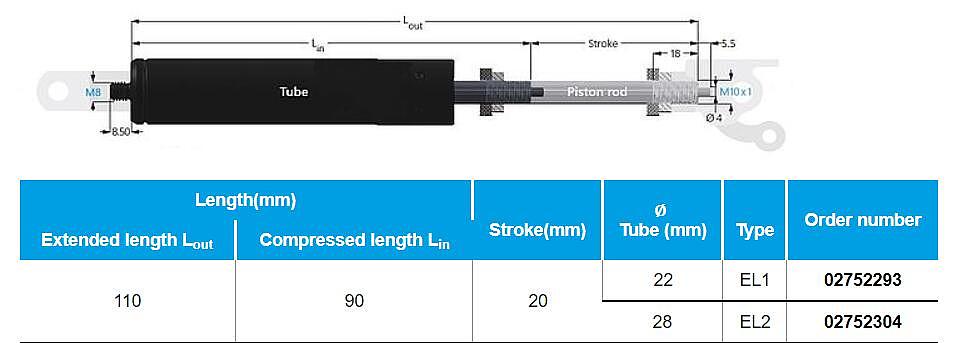

訂購號：02752293

延長長度 L_out：110 mm

壓縮長度 L_in：90 mm

行程：20 mm

φ管徑：22 mm

釋放銷：在活塞桿一側

鎖定：彈性

壓縮方向：Max負載6,500 N；1,460 磅

伸展方向：Max載荷3,500 N；785 磅

管直徑：22 mm；0.866 英寸

活塞桿直徑：10 mm；0.394 英寸

不含孔眼的Min安裝長度：2 x 行程 + 70 mm/2.756 英寸

行程 C：10 至 300 mm；0.394 至 13.346 英寸

拉伸力 F₁：80 至 800 N；18 至 180 磅

進步比 (F₂/F₁)：< 1.25

釋放力 [牛]/(磅)：0.25 x F1

釋放行程，短：< 0.5 mm；< 0.02 英寸

釋放行程，正常：2.5 ≤ x ≤ 3.5 mm；0.098 ≤ x ≤ 0.138 英寸

安裝位置：活塞桿朝下

允許工作溫度：-20 至 +60 ℃；-4 至 140 ℉

允許儲存溫度：-20 至 +80 ℃；-4 至 176 ℉

汽車工業、機械工程、家具業、家用電器、消費品行業
