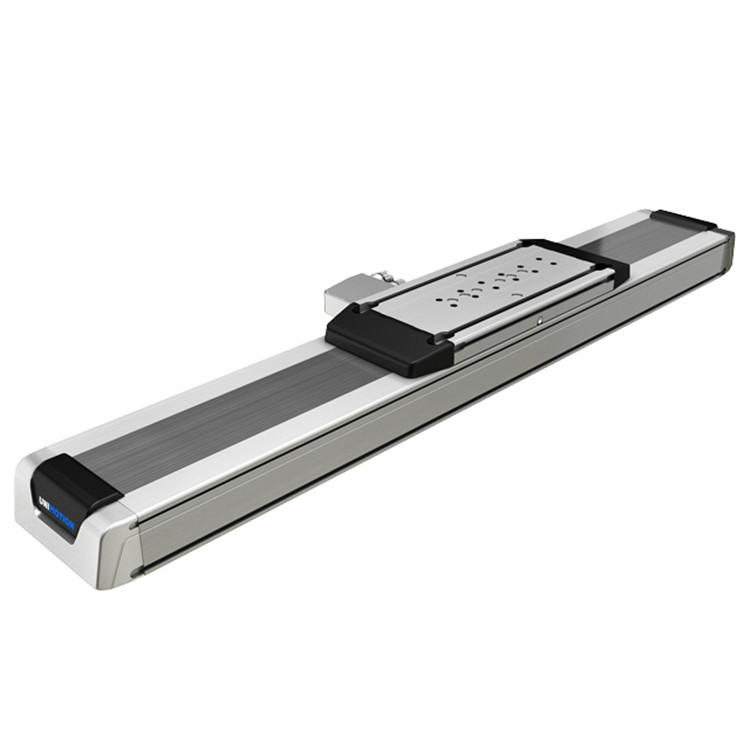

UNIMOTION直線電機驅動CTL 250

CTL 是一種集成了高性能 UNIMOTION 線性電機的線性裝置。低噪音線性導軌系統實現了高精度，而線性電機則實現了高動態運動。使用創(chuàng )新的 UNIMOTION 線性電機驅動，該裝置的速度可達 5 m/s。由于采用直線電機驅動，CTL 線性單元無間隙。CTL 線性單元提供一系列不同的內置增量和測量系統。直線電機驅動和測量系統的組合可提供高達 0,001 mm 的重復精度。CTL 線性單元的設計盡可能緊湊，但不影響其高性能。這使它們成為各種不同應用的適配之選。作為可選項，還可為設備添加標準能量鏈。由于采用了特殊的鏈接設計，標準能量鏈特別適用于高動態、低噪音的應用場合。防腐蝕保護條保護裝置內部不受灰塵或顆粒等環境影響。創(chuàng )新的張緊解決方案即使在長行程和高加速度情況下也能使保護罩對齊。陽極氧化鋁型材機身側面有夾具和磁場傳感器專用槽。位于滑塊兩側的中央潤滑口可以進行簡單的再潤滑，便于維護。

內置測量系統

中央潤滑系統

可選配能量鏈

集成直線電機的線性單元

高精度、高動態

線性單元無間隙

可滿足廣泛的應用需求

適用于高動態和低噪音應用

1 - 支架

2 - 電機和編碼器連接器（可選 IIoT 連接器）

3 - 鋁質底座型材

4 - 安裝槽

5 - 磁場傳感器安裝槽

6 - 帶保護帶張緊系統的端塊

7 - 防腐蝕保護帶

8 - 標準能量鏈

9 - 能量鏈支架

10 - 能量鏈支撐型材

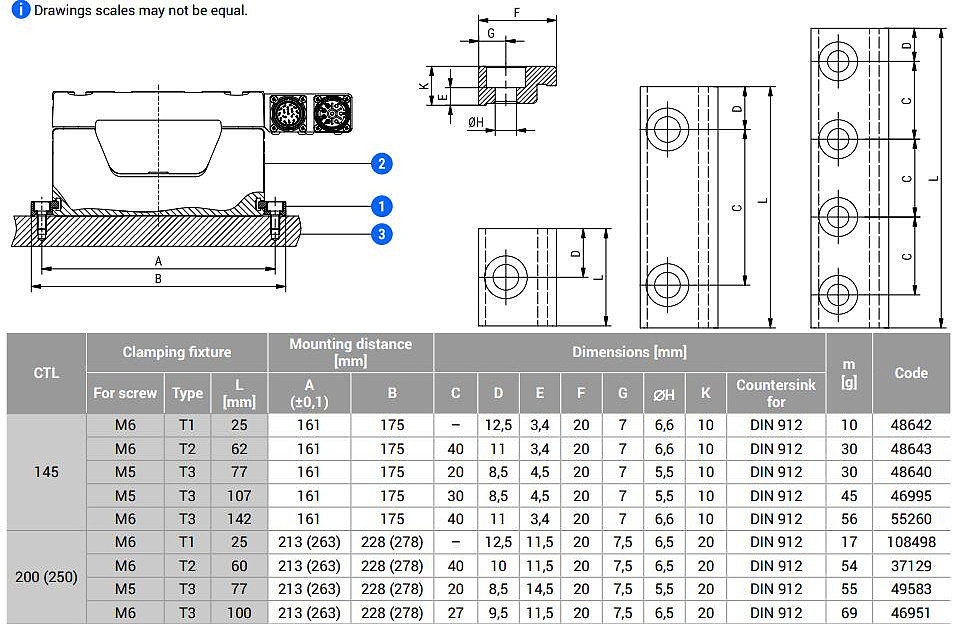

連接元件

限位開關

電源連接器

信號連接器

產地：斯洛文尼亞

滑架型號：S；L

動態載荷能力：109160；145550 N

動態力矩：9600 至 10600；12800 至 16930 Nm

Max允許載荷：22390 至 26605；29855 至 38845 N

Max允許力矩：2570 至 1590；3635 至 5665 Nm

Max重復精度：達 ± 0,001 mm

Min行程：60 mm

Max行程：5800；5900 mm

寬度尺寸：250 mm

高度尺寸：119 mm

環境溫度：+5 至 +40 ℃

防護等級：IP 40

工作周期：100

無塵室等級：ISO 3

自動化行業、汽車行業、食品和飲料行業、加工行業、機器人行業、包裝行業、半導體行業、印刷行業、化工行業
