UNIMOTION直線電機LMCA 90 XL H

直線電機計算工具是一款在線應用軟件，可快速、輕松地選擇合適的產品，實現給定容量與價格之間的比率，并創(chuàng )建三維模型。直線電機驅動系統與傳統的線性單元相比，結構更緊湊、更準確、可重復性更高、速度更快、更堅固、更可靠、噪音更低，而且無需維護。直線電機也被稱為 “直接驅動 ”電機，因為負載是直接耦合到電機上的。高速鐵芯直線電機，具有高力密度，速度是低速電機的 2 倍以上，可與經典 (C) 或高性能 (H) 磁板配合使用，適用于電纜鏈。

Unitronic 電纜

低齒槽力

高加速度

免維護運動

直接驅動電機（無機械傳動）

CE, RoHS

產地：斯洛文尼亞

Max電源電壓 V_DC：600 V (DC)

連續力 F_C：1665 N

峰值力 (1 s) F_P：3661 N

峰值力 (0,5 s) F_U：4611 N

磁鐵吸引力 F_A：8838 N

力常數 K_F：60,5 N/ARMS

電機常數 K_M：67. 3 N/√W

背電磁場相位常數 K_BEMF：35. 0 V_RMS/(m/s)

連續電流 I_C：27.5 ARMS

峰值電流 I_P：82.4 ARMS

峰值電流 I_U：137.4 ARMS

20 ℃ 時的相位電阻 R₂₀：0. 54 Ω

125 ℃ 相位時的電阻 R₁₂₅：0.76 Ω

感應相位 L_P：3.3 mH

電氣時間常數 t_C：6,1 mS

Max繞組溫度 T_max：125 ℃

允許的Max磁板溫度 T_magnet：90 ℃

熱時間常數 τ_th：88 s

熱電阻 R_th：0.12 K/W

散熱器熱電阻 R_{th_HS}：0.031 K/W

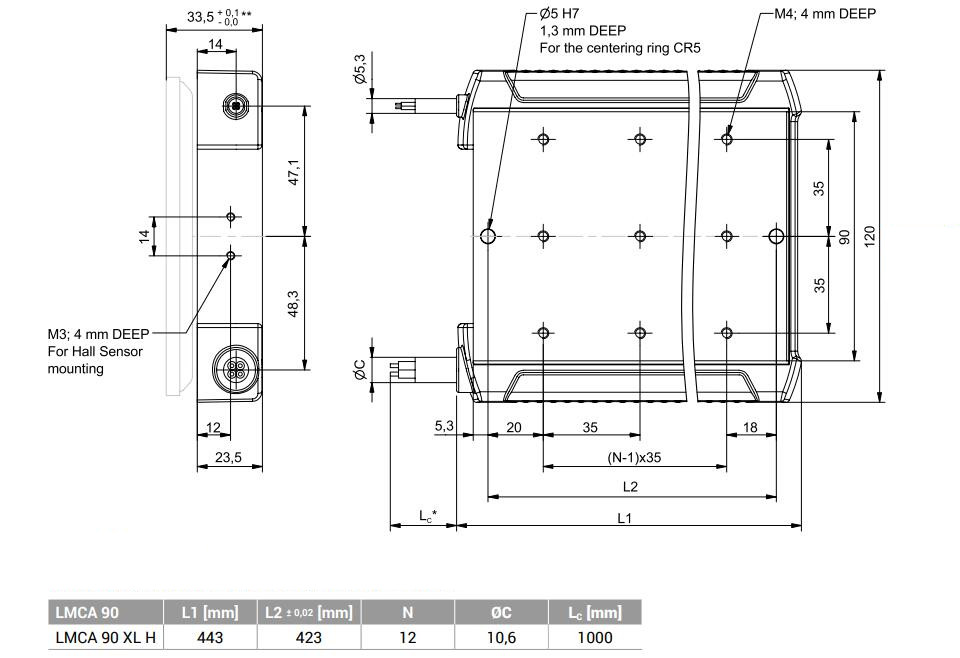

磁保持器總長度 M_L：443 mm

磁保持器總寬度 M_W：120 mm

磁保持器總高度 M_H：23. 5 mm

施主盤質量 m_m：7 kg

施主盤導線橫截面 S_C：2.5 mm²

傳感器導線橫截面 S_SC：0.25 mm²

施主盤電纜長度 L_M：1000 mm

傳感器電纜長度 L_S：1000 mm

磁體間距 τ：30 mm

自動化行業、汽車行業、食品和飲料行業、加工行業、機器人行業、包裝行業、半導體行業、印刷行業、化工行業
