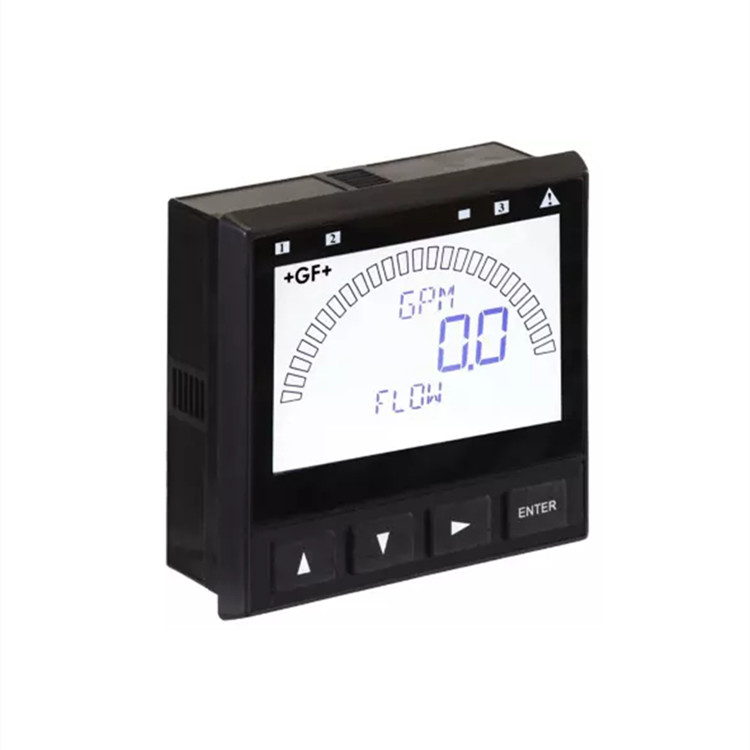

GF變送器3-9900-1P

9900 型變送器為許多不同的參數提供單通道接口，包括流量、pH/ORP、電導率/電阻率、鹽度、壓力、溫度、液位、溶解氧和其他可輸出 4 至 20 mA 信號的傳感器。安裝批處理模塊和繼電器模塊后，9900-1P 變送器還可用作批處理控制器。9900 既有面板安裝型，也有現場安裝型。兩種配置均提供超大（3.90 x 3.90 英寸）自動感應背光顯示屏，具有 “一目了然 ”的可視性，觀看距離是傳統變送器的 4-5 倍。高亮度顯示屏和大字符減少了誤讀或誤解顯示值的風險。顯示屏上分別顯示單位、主要和次要測量值，以及 “表盤型 ”數字條形圖。9900 可使用 12 至 32 VDC 電源（標稱 24 VDC），也可使用兼容傳感器進行環路供電。9900 具有高靈活性，插入式模塊可使設備輕松適應不斷變化的客戶需求。。該設備可使用默認值進行快速簡便的編程，也可通過標簽、可調節的刻度盤設置以及測量單位和小數點位置選擇進行定制。

Modbus 模塊支持 RS485 串行 Modbus 通信

一臺儀器支持多種傳感器類型

轉盤式 "數字條形圖

模塊可現場安裝，隨時更換

可選繼電器模塊，用于增加兩個干觸點繼電器

用于雙向通信的可選 H COMM 模塊

用于批量控制的可選批處理模塊

基本單元中有一個 4 至 20 mA 輸出。通過可選模塊可增加一個 4 至 20 mA 輸出

用于面板、墻壁或管道安裝的后端外殼套件

警告和繼電器 LED 指示燈，“一目了然”

可定制功能，包括用于定制標識的數字標簽

可選 PC COMM 配置工具，用于在 PC 上進行配置

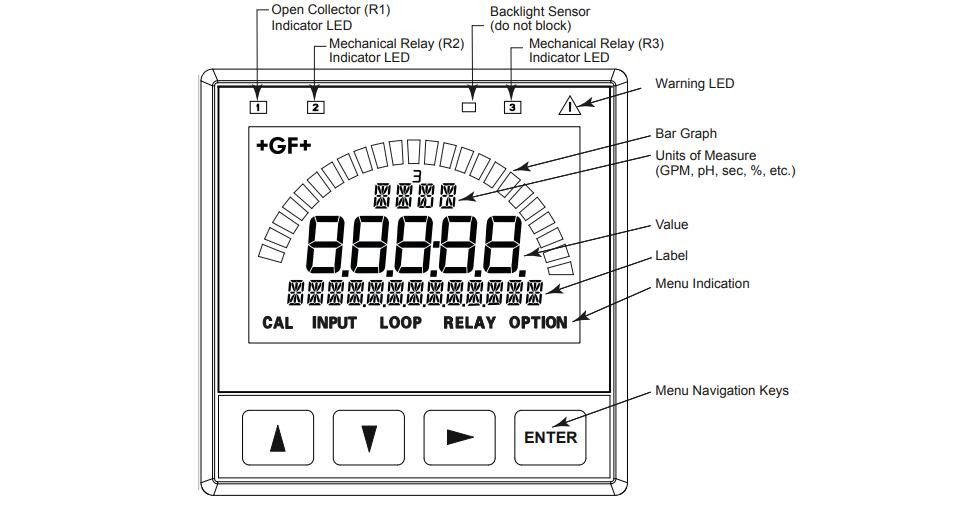

集電極開路 (R1) 指示燈 LED

機械繼電器 (R2) 指示燈 LED

背光傳感器（不要堵塞）

機械繼電器 (R3) 指示燈 LED

警告 LED

條形圖

測量單位（GPM、pH 值、秒、% 等）

數值

標簽

菜單指示

菜單導航鍵

可選模塊包括新的 Modbus 以及繼電器、直接電導率/電阻率、H COMM、批處理、4 至 20 mA 輸出和 PC COMM 配置工具

套件選項包括用于墻壁或管道安裝的鉸鏈蓋 (3-9900.399-1)，或用于面板內防水保護的平蓋 (3-9900.399-2)

可為 9900-1P 面板安裝提供后蓋套件。

產地：瑞士

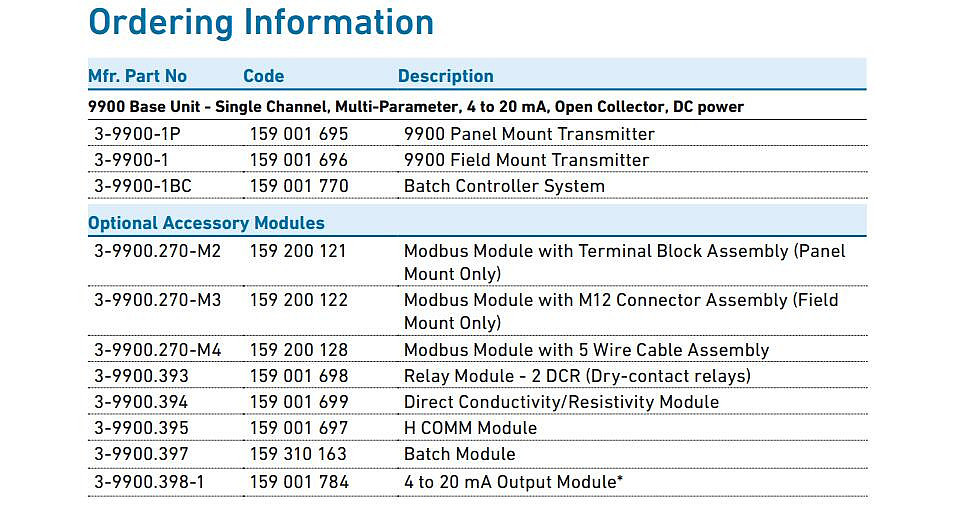

訂購號：159 001 695

輸入通道：一個

輸入類型 數字（S3L）：串行 ASCII，TTL 電平，9600 bps

頻率范圍：0.5 至 1'200 Hz

精度：讀數的 0.5 %

測量類型：流量、pH/ORP、電導率/電阻率、鹽度、壓力、溫度、液位、溶解氧、批次或用戶定義（通過 8058）

外殼材料：PBT

窗口：防碎玻璃

按鍵：4 個按鍵，硅橡膠密封注塑成型

顯示屏：背光，7 段和 14 段

更新率：1 秒

LCD 對比度：5 設置

指示器：“撥盤式 ”數字條形圖，集電極開路、繼電器和警告指示 LED 燈

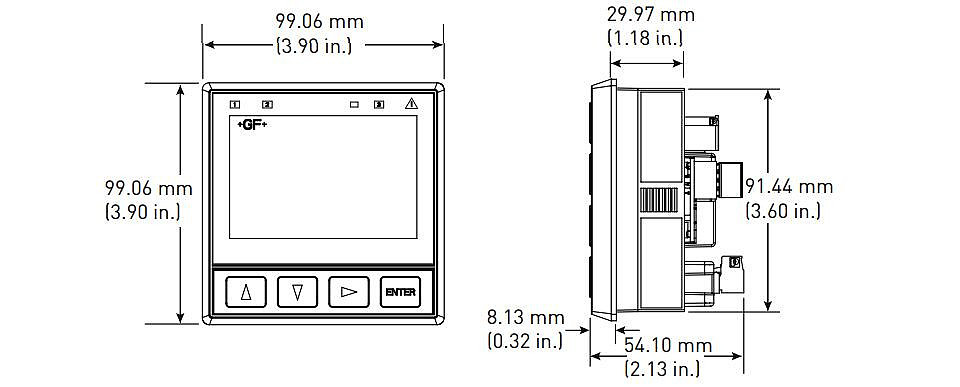

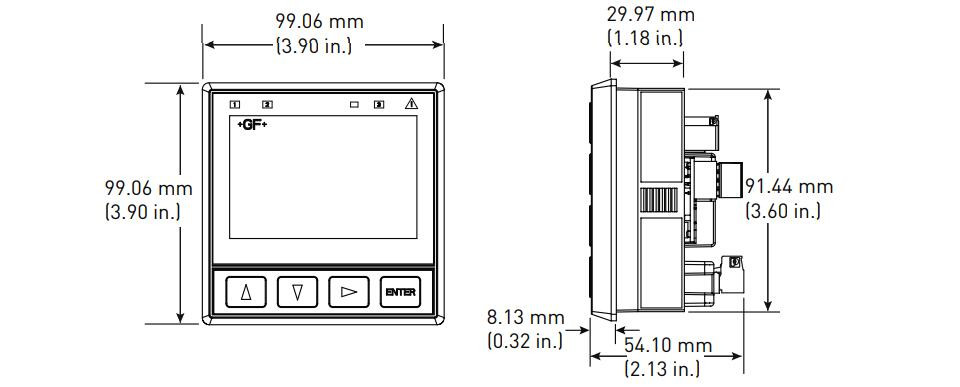

外殼尺寸：¼ DIN

pH 值：0.00 至 15.00 pH 值

pH 溫度：-99 至 350 ℃；-146 至 662 ℉

ORP：-1'999 至 +1'999 mV

流量：-9'999 至 99'999 單位/秒、分鐘、小時或天

累加器：0.00 至 99'999'999 單位

電導率：0.0000 至 99'999 µS、mS、PPM 和 PPB (TDS)、kΩ、MΩ

電導率 溫度：-100 至 250 ℃ -148 至 350 ℉（取決于應用和傳感器）

溫度：-99 至 350 ℃； -99 至 350 ℉

壓力：-40 至 1000 psi

高度：-9'999 至 99'999 米、厘米、英尺、英寸、百分比

容積：0 至 99'999 cm³、m³、in³、ft³、加侖、升、磅、千克、百分比

鹽度：0 至 99.97 PPT

溶解氧：PPM 0 至 50，% SAT 0-200，0 至 999.9 TORR

溶解氧 溫度：-99 至 350 ℃；-99 至 350 ℉

背光 LCD環境工作溫度：-10 至 70 ℃；14 至 158 ℉

存儲溫度：-15 至 70 ℃；5 至 158 ℉

相對濕度：現場安裝時，0 至 100% 冷凝；面板安裝時，0 至 95% 非冷凝

Max海拔：4000 米（13123 英尺）

外殼等級：NEMA 4X/IP65（面板安裝僅正面）

干觸點繼電器 (2) 開路集電極 (1)

類型：SPDT 不適用

形式：C 不適用

Max額定電流 額定電流：5 A 電阻 50 mA DC

Max額定電流 額定電壓：30 VDC 或 250 VAC 30 VDC

磁滯：可調（Abs值，以工程單位表示） (EUs)

鎖定：僅在測試屏幕中復位

延遲：9'999.9 秒（Max值）

測試模式：設置為開或關

循環時間：99'999 秒（Max值）

Max脈沖速率：300 脈沖/分鐘

比例脈沖：400 脈沖/分鐘

容積脈沖寬度：0.1 至 3'200 秒

脈沖寬度調制：0.1 至 320 秒

廢水處理、反滲透、去離子、超純水、雙床系統、混床系統、化學品制造/添加、金屬和塑料精加工、煙塵洗滌器、冷卻塔、介質過濾
