BELIMO可變流量VRU-M1-BAC

VAV- 通用模塊化控制解決方案，集成 Δp 傳感器，用于受壓介質?？膳c針對 VAV/管道壓力應用優化的風門執行器組合使用。

舒適區域和空氣污染區域的 VAV/CAV 裝置或管道壓力控制

Belimo M1，靜態膜片傳感器

功能范圍：壓差 0 至 600 Pa

適用于 至 -VST 執行器

通信式、混合式、連續控制 (0/2 至 10 V)

通過 BACnet MS/TP、Modbus RTU 或 Belimo 的 MP-Bus 進行通信

傳感器信號轉換

工具連接：服務插座、NFC 接口

變風量應用 (VAV)

定容積流量應用 (CAV)

體積流量測量應用

位置控制應用（開環）

管道壓力應用 (STP)

按需控制通風 (DCV) 應用

兼容模式 MP-Bus 應用：標準/VRP-M

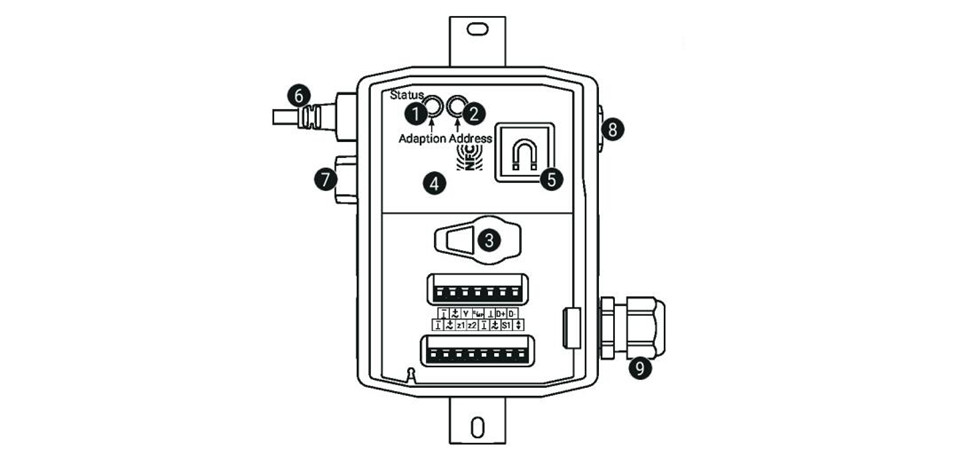

操作設置

1 按鈕和 LED 顯示器綠色

2 按鈕和 LED 指示燈 黃色

3 維修插頭

4 NFC 接口

5 安裝板

6 連接 I M

7 消隱插頭 II

8 連接 Δp 傳感器

9 電纜接頭 M16（擰緊扭矩 3 Nm）

帶 ZIP USB 功能的服務工具，用于 Belimo ZTH EU 的可參數化和可通信執行機構、VAV 控制器和 HVAC 控制單元 ZTH EU

用于有線和無線設置、現場操作和故障排除的服務工具。Belimo Assistant 2

藍牙/NFC轉換器ZIP-BT-NFC

用于 VST 連接器插頭的消隱插頭，多包 25 件。ZG-VRU01

自2019-10-15生產日期起，ZIP-BT-NFC功能齊全

產地：德國

額定電壓：AC/DC 24 V

額定電壓 頻率：50/60 Hz

工作范圍：AC 19.2 至 28.8 V / DC 21.6 至 28.8 V

運行功耗：1.5 W

功耗標注：2 VA 加連接的 VST 驅動器

功耗尺寸注釋 I_max：20 A @ 5 ms，包括驅動器

電源/控制連接：端子 2.5 mm²

傳感器輸入 S1：連接外部傳感器（無源/有源/開關）

執行器連接（I）（M）：AC/DC 24 V，PP-Link，用于 VST 執行器

通信控制：BACnet MS/TP Modbus RTU MP-Bus

節點數：BACnet / Modbus 見接口說明 MP-Bus 多達 8 個

工作范圍 Y：2 至 10 V

輸入電阻：100 kΩ

工作范圍 Y 變量：0 至 10 V

位置反饋 U 注：Max 0.5 mA

選項：體積 / Δp / 位置

位置反饋 U 可變：0 至 10 V

起點：0 至 8 V

終點：2 至 10 V

優先控制：z1 電機停止 / 風門打開 (AC/DC 24 V) ；z2 風門關閉 / Max值 (AC/DC 24 V)

參數設置：通過 Belimo Assistant 2

測量原理 Belimo M1，靜態膜片傳感器

安裝位置：與位置無關，無需零點設置

功能范圍壓差：0 至 600 Pa

Max系統壓力：1500 Pa

爆破壓力：± 7 kPa

海拔補償：用于體積流量測量的系統海拔高度調整（范圍為海拔 0 至 3000 m）

測量空氣條件：0 至 50 ℃ / 5 至 95% RH，無冷凝

壓力軟管連接：用于壓力軟管的接頭直徑 5.3 mm（內徑 5 mm）

工作模式：類型 1

額定脈沖電壓供應/控制：0.8 kV

污染程度：2

環境濕度：95 % RH，無冷凝

環境溫度：0 至 50 ℃ [32 至 122 ℉］

儲存溫度：-40 至 80 ℃ [-40 至 176 ℉]

維護：免維護

重量：0.33 kg

樓宇技術設備、暖通空調系統
