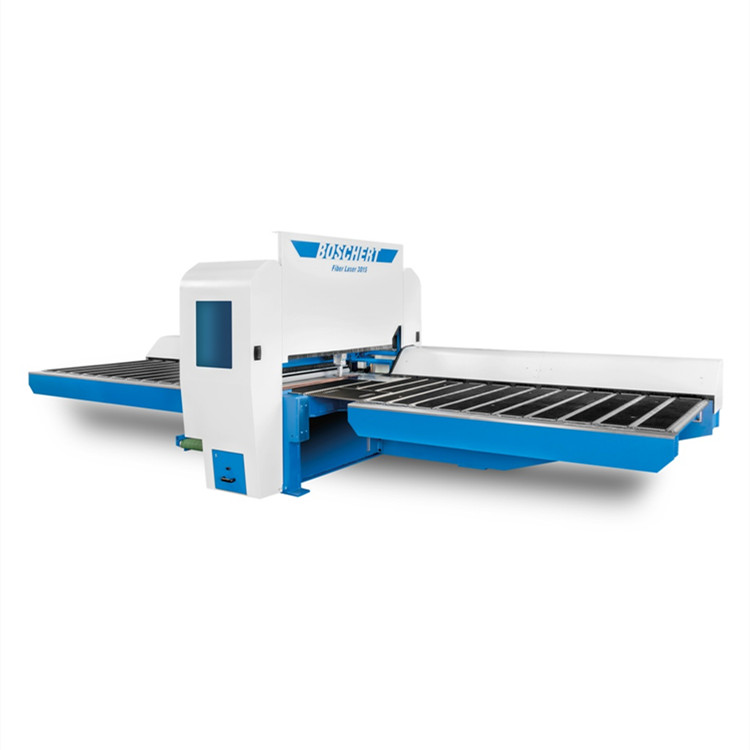

BOSCHERT光纖激光器FiberLaser 3015

BOSCHERT 光纖激光器有 3015 和 4020 兩種規格，工作范圍分別為 1500x3000mm 或 2000x4000mm?？蛇x擇配備 1kW、2kW、3kW 或 4kW 光纖激光器。光纖激光器設計緊湊，具有許多實用優勢。獨特的設計使機床工作臺的裝卸方便。尺寸為 350x1500mm（350x2000mm）的工件可在整個工作臺寬度范圍內可靠地卸載。我們的設計很大限度地減少了小型切割工件的傾倒問題！此外，廢料通過二條傳送帶被輸送到位于操作員一側的廢料容器中。準確的切割系統和實用的夾緊概念還允許切割小至 50x300mm 的板材，材料利用率高。板材由滾珠絲杠引導的可自由選擇數量（Max 4 個）的氣動夾具夾緊。整個切割裝置通過精度齒輪齒條驅動裝置在 X 軸上移動和定位。維護檢修面板（例如更換噴嘴）位于機器前部，從而減少了停機時間，提高了生產率。在 Y 軸上，激光頭通過高精度滾珠絲杠和線性導軌快速準確定位。完整的激光防護罩配有防護玻璃視窗，可觀察切割效果。除了 3015/4020 的標準機器尺寸外，BOSCHERT還提供許多更小的行程，以節省占地面積。

操作方便，提高生產率和效率

快速準確定位

防護玻璃視窗

可變的機器尺寸

帶自動聚焦位置的激光切割頭

在菜單上顯示防護眼鏡的臟污程度

使用相同的耗材進行切割和打標

帶高度控制裝置的軸

集成冷卻系統

FiberLaser 3015工作區域：3000 x 1500 mm

FiberLaser 4020工作區域：4000 x 2000 mm

1 操作面板

2 復位光柵

3 腳踏板

4 控制柜

5 氣瓶

6 4bar NG9 空氣接頭

7 排氣過濾器

8 火花收集器

9 小部件處理

卸貨點的附加輸送機

雙傳送帶至卸貨點

向左搬運部件

產地：德國

工作區域：3000 x 1500 mm

FaserLaser：FaserLaser 固態激光器 1000

Max功率：1 kW

低碳鋼切割性能：Max 6 mm

不銹鋼切割性能：Max 4 mm

鋁切割性能：Max 3 mm

銅切割性能：Max 2 mm

空間要求：（長x寬x高） 8820 x 5890 x 2200 mm

重量：8000 kg

模擬速度（X 和 Y）：100 米/分鐘

定位差精度：± 0,05mm

重復性精度：± 0,03mm

控制類型：施耐德觸摸

顯示屏：19" TFT 觸摸屏

數據傳輸：LAN RJ45 和 USB

部件滑道：350 x 1500 mm；350 x 2000 mm

帶 4 個夾具的Max紙張重量：360 kg

顏色：藍色：RAL 5017；淺灰色：RAL 7035

電源Faser 激光機/機器 + 灰塵收集，冷卻：22 kVA

航空航天、器械、模具制造、紡織品、汽車、造船、化工、機械制造等領域
