產品介紹
開槽式非金屬默克爾導向環EKF，用于活塞的非金屬導向元件。導環的使用及公差定義需結合所用密封件綜合考量。尺寸表中給出的直徑dF1僅適用于導環。相鄰密封腔體的對應直徑需與密封組件匹配。Merkel EKF導向環可輕松卡入殼體凹槽。準確配合是確保功能正常的前提條件。
性能特點
橫向力消散
活塞導向
降低金屬接觸風險
優先備件需求
技術參數
|
產地 |
德國 |
|
FST產品編號 |
1264 |
|
規格 |
工業裝（300件） |
|
凈重 |
1.801 g |
|
包裝規格 |
300件 |
|
REACH |
不受REACH法規限制的材料 |
|
符合標準 |
ROHS |
|
材料 |
PA 4201 |
|
填料 |
二硫化鉬(MoS?)，% |
|
密度 DIN EN ISO 1183-1，23 ℃ |
116 g/cm³ |
|
斷裂伸長率 DIN EN ISO 527，S2，23 ℃ |
3.5 % |
|
屈服抗拉應力 DIN EN ISO 527 |
95 MPa |
|
缺口沖擊強度 ISO 179/1eA，夏比 |
4.7 kJ/m² |
|
拉伸模量 DIN EN ISO 527，23 ℃，PR |
3500 MPa |
|
靜態溫度范圍 |
至90 ℃ |
|
運行速度 v |
1 m/s |
|
20 ℃時載荷 |
≤ 25 N/mm² |
|
100 ℃時載荷 |
≤ 15 N/mm² |
|
外徑(D) |
35 mm；1.378 英寸 |
|
內徑 |
31 mm；1.220 英寸 |
|
密封寬度(H) |
8 mm；0.315 英寸 |
|
安裝空間寬度(L) |
8.20 mm；0.323 英寸 |
|
型材高度(S) |
2 mm；0.079 英寸 |

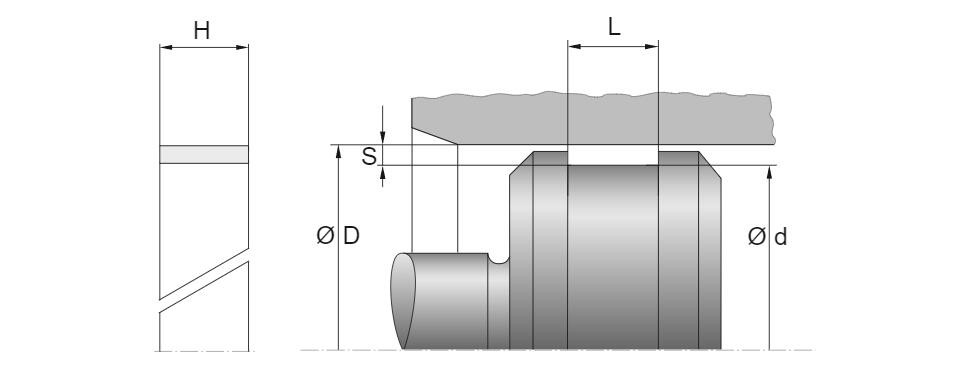

產品尺寸
產品應用
移動液壓系統、注塑成型機、標準液壓缸
