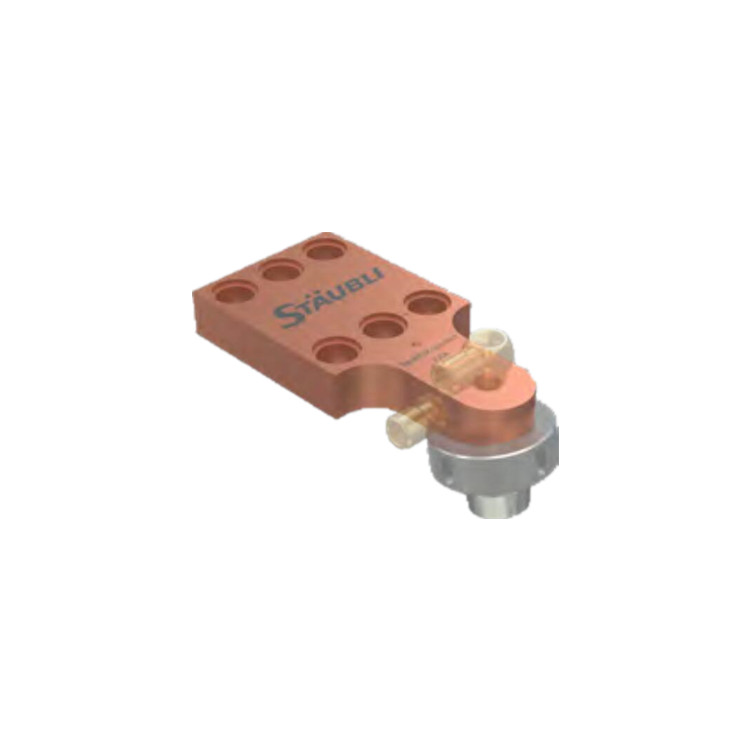

STAUBLI點焊連接器SpotFix C-P32-GAC-01
- 品牌：STAUBLI
- 型號：SpotFix C-P32-GAC-01
- 下載：STAUBLI點焊連接器SpotFix C系列.pdf
產品介紹
SpotFix connect: 用于電阻焊設備二次回路的連接器，需注意電阻焊設備二次回路中的電纜連接點。采用螺栓連接的電纜連接點，通常會(huì )隨著時間推移而有所損壞，從而造成接觸電阻增加和能耗增加。當需要更換磨損的二次回路部件（如連接電纜）時，需要對舊的電纜連接點進行大量加工。這種返工過程耗時，而且其質量取決于技術人員的技術知識。如果加工不到位，可能會(huì )導致接觸電阻不穩定，能耗增加，縮短使用壽命。為了應對這些挑戰，我們開發了模塊化且可擴展的 SpotFix Connect 系統，用于電阻焊設備的二次回路，尤其是 X 型槍。這種帶冷卻的連接器系統去除了螺栓連接的弊端。它能夠確保持續可靠的連接以及高系統狀態。
性能特點
可插拔連接解決方案
MULTILAM 接觸技術
始終可靠的接觸條件
持續低接觸電阻大電流插拔應用
快速、平穩地更換電阻焊機中的電纜
更大限度地減少停機時間

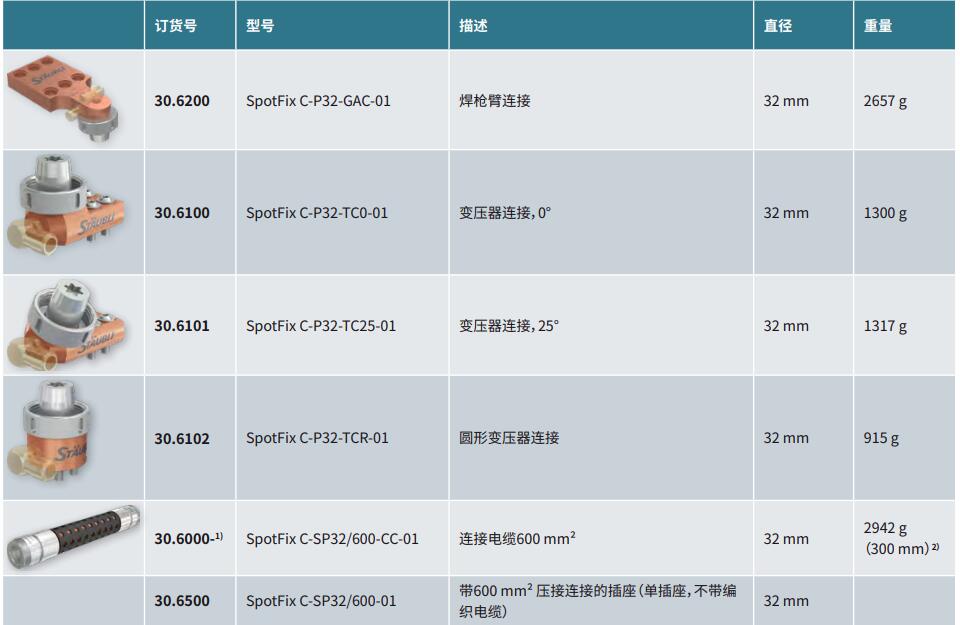

選型指南
技術參數
|
產地 |
瑞士 |
|
訂貨號 |
30.6200 |
|
插針/插座直徑 |
32 mm |
|
電纜截面積 |
600 mm² |
|
特殊解決方案 |
2 x 400 mm² |
|
變壓器連接 |
焊槍臂連接器 |
|
總接觸電阻 |
< 30 µΩ |
|
額定電壓 |
AC 25 V / DC 60 V |
|
Max額定電流 |
6.5 kA |
|
電纜 |
250 mm |
|
溫度平衡狀態 |
70 ℃，IRMS = 4 kA（6 l/min，Τamb = 20 ℃） |
|
Max環境溫度 |
40 ℃ |
|
冷卻形式 |
水冷（干式耦合） |
|
觸子材質 |
銅，鍍銀 |
|
不含潤濕性干擾物質 |
不含硅膠 |
|
變壓器連接器 |
MF100，也可按客戶標準選擇其他型號 |
|
重量 |
2657 g |

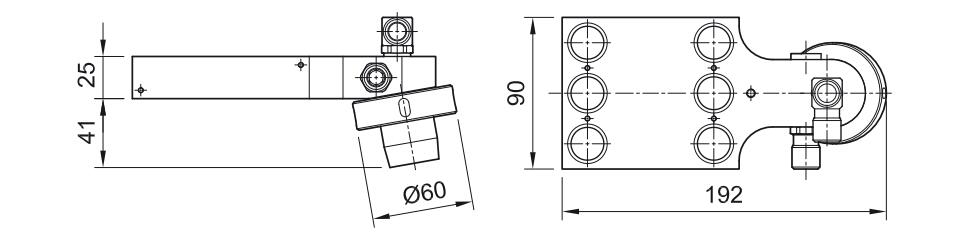

產品尺寸
產品應用
電阻焊槍、一臺變壓器為多臺機器供電、手動可插拔夾具、焊接線上的自動可插拔夾具、焊接工具電源
