COHERENT二極管激光器HighLight DL1000HPR

Coherent HighLight DL HPR 激光器是緊湊型、高功率、光纖傳輸工業二極管激光器系統，為金屬加工應用（如熔覆、熱處理和釬焊）提供了高便利性和經濟性。該激光器采用標準的 19 英寸機架式外形和集成電子元件，易于集成到現有系統中，非常適合汽車制造和半導體制造中經常出現的空間受限環境。此外，HighLight DL HPR 系列使用傳導冷卻二極管，不需要去離子水冷卻。其 45 % 的壁插效率很大限度地降低了能耗和擁有成本。HighLight DL HPR 系列既有交鑰匙配置，也有定制的 OEM 配置，同時還提供多種選件，可靈活集成到各種激光制造系統中。

輸出功率1000 至 4000 瓦

激光光束質量：60 和 100 mm*mrad

用于集成的 19" 機架

光纖耦合

均勻的光束輪廓

提供附件

DL-HPR系列：19 "機架式

DL-HPS系列：帶集成冷卻器的系統 安裝簡便

DL-HQ系列：?jiǎn)尾ㄩL(cháng)

激光器：總線接口（CanOpen、EtherCAT）

產地：美國

標稱功率，CW：1000 W

功率范圍：10 % 至 100

激光光束質量 (BPP)：60 至 100 mm*mrad

24 小時功率穩定性 冷卻水 ΔT = ±1 K：± 2 %

激光開啟信號脈沖頻率范圍：1000 Hz

模擬調制脈沖頻率范圍：600 Hz

波長：1020 nm

波長公差：±10 nm

工作電壓：3 x AC 230 / 400 V ±10 %； 50/60 Hz；PE 或 3x AC 277/480 V ±10 %；50/60 Hz；PE

連接負載：<2.4 kVA

Max 400 V 時的電流消耗：3.5 A

熔斷器典型值：16 A

冷卻水規格：符合 DIN ISO 3696 質量等級 3

制冷量：2.8 kW

冷卻水壓力：< 5000 hPa

冷卻水溫度：22 ℃

冷卻水溫度公差范圍：激光：±1 K；光纖：±2.5 K

冷卻水額定流量：激光：5 l/min；光纖：2 l/min；激光：8 l/min；光纖：2 l/min

壓降 激光：< 4500 hPa；光纖：< 2500 hPa

水連接 激光：2 x Ø 16 mm 軟管；光纖：2 x Ø 12 mm 軟管

接口：QBH、QD

直徑：600 或 800；1000 μm

數值孔徑：0.22 或 0.15；0.22 NA

長度：< 35 m

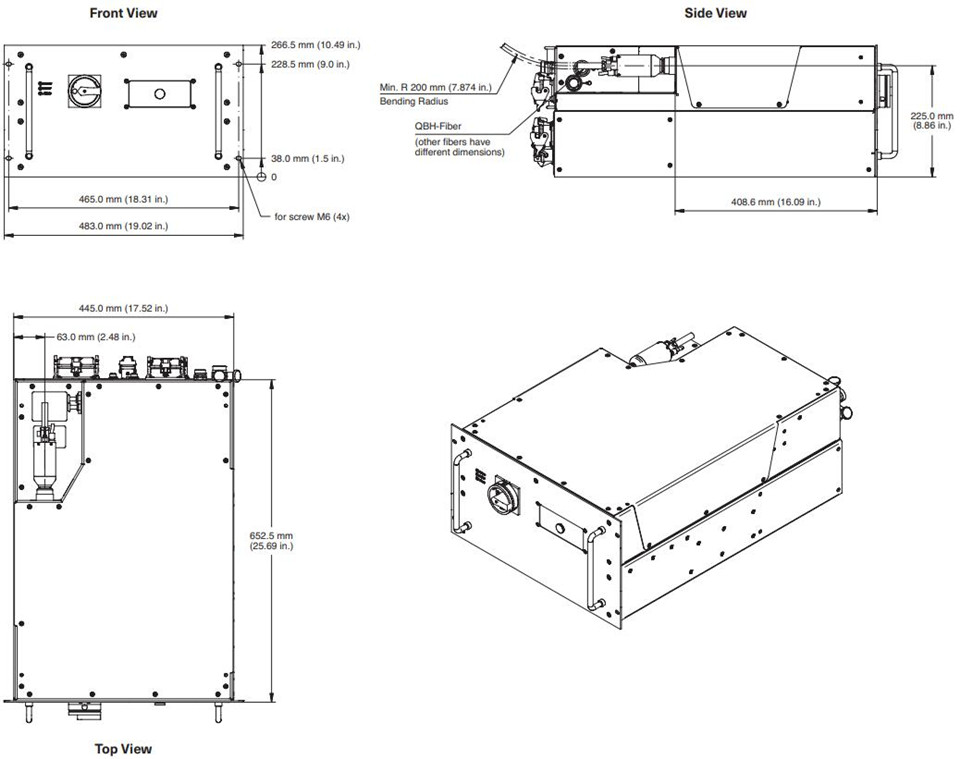

激光器不含連接器尺寸（長x寬x高）：~652 x ~483 x ~267 mm

激光器重量；不含冷卻水：< 70 kg

環境溫度：+10 至 +40 ℃

濕度、露點溫度：≤ 19 ℃

存儲溫度：5 至 50 ℃

模擬電源控制：0 至 10 V DC

數字電源控制：24 V DC

通過 PC 控制的接口：以太網

熱處理、覆層、釬焊
