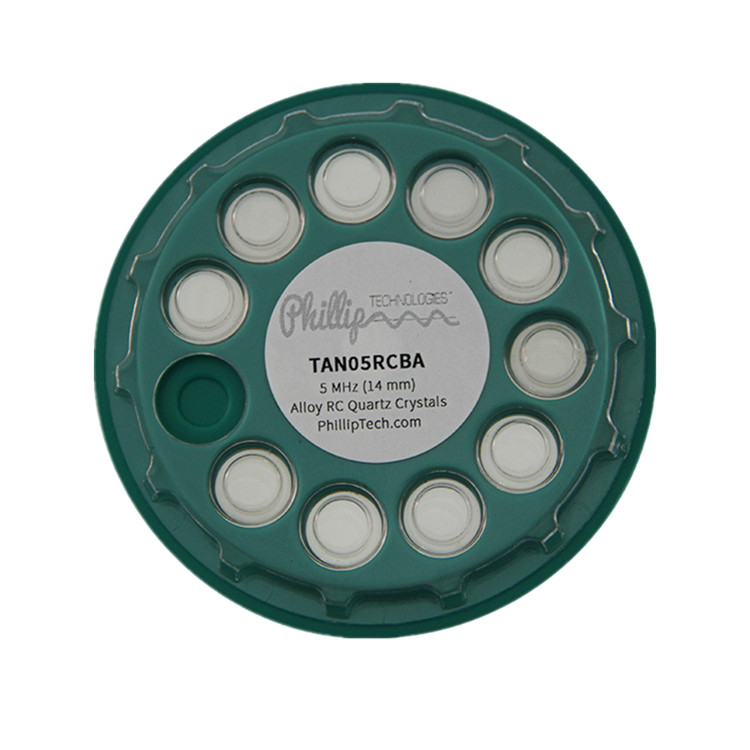

PHILLIPTECH石英晶體TAN05RCBA

這些 5,000 MHz RC（輻射補償）AT 切割石英晶體經過優化，適用于需要在熱應力和工藝應力下保持高穩定性的高性能沉積系統。它們由 Phillip Technologies 制造，采用單錨電極圖案，并與 Balzers、Evatec 以及其他采用此配置的傳統傳感器頭完全兼容。RC 晶體可在高達 300°C 的溫度范圍內工作，可消除標準石英在熱輻射、等離子體暴露或腐蝕性濺射條件下常見的誤報率尖峰和測量不穩定性。

• 熱穩定性高達 300°C
• 消除快門打開和等離子點火引起的錯誤速率尖峰
• 不受薄膜應力和熱致頻率漂移的影響
• 與使用全接觸支架的傳統 QCM 系統兼容

選擇適合您工藝環境的材質：

金 (Au)：抗腐蝕和活性物質性能；在熱負荷下性能可靠

銀 (Ag)：Q 值高；適用于清潔、高精度真空工藝

鋁 (Al)：與石英具有好的熱兼容性；在鋁基或高溫沉積中表現良好

所有涂層均采用真空沉積，并經過邊緣完整性和厚度均勻性檢測。

產地：美國

材質：純二氧化硅單晶，電子級石英

尺寸：外徑 0.550 " + 0.000/- 0.002 "

輪廓：平凸

表面處理：平面和輪廓面粗糙度均方根值 7 微米

缺陷：直徑 13.95 毫米的通光孔徑內無碎片、劃痕或蝕刻痕跡

電極：“Balzers”圖案化合金

諧振頻率：4.960-4.975 MHz，基波串聯諧振

電阻：<40 歐姆，鍍層

接觸電阻：<10 歐姆（圖案側邊到邊）

雜散模式：first非諧波 >150 KHz 高于基波

電極錯位：無

顏色不均勻：無

圖案偏離中心：無

劃痕、磨損或蝕刻痕跡：無

碎片或裂紋：無

高溫薄膜沉積（ALD、CVD、濺射）

Balzers、Evatec 及類似平臺的傳統 QCM 探頭

需要速率穩定性和熱彈性的環境

光學鍍膜、半導體、先進材料

生產和研發中的QCM 計量
