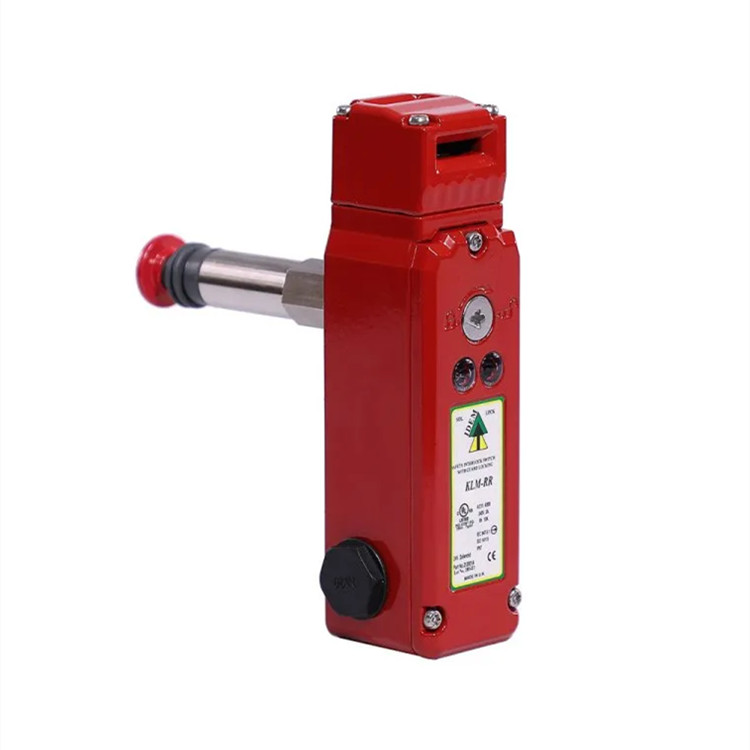

IDEM防護罩聯鎖212001

我們的電磁鎖舌開關系列設計用于提供可靠的位置和鎖定檢測，在危險消失之前保持防護罩關閉。這些開關可安裝在滑動、鉸鏈或可拆卸機器防護罩的前緣，為推桿位置和電磁線圈狀態提供正操作開關觸點。雙舌式入口點采用了我們高度可靠的防破壞凸輪系統，不易被破壞。頭部可以旋轉，以提供額外的致動角度（某些型號可達到 8 個角度）。根據應用的風險評估，它們可以單獨使用，提供符合 IEC60947-5-1 標準的正觸點。此外，它們還可與任何雙通道監控繼電器結合使用，提供符合 ISO13849-1 或 EN62061 SIL3 標準的 PLe 類別 4。在風險評估允許使用非閉鎖手動逃生按鈕的情況下，可選配后脫扣器 (RR)，以便在緊急情況下快速脫扣開關。KLM-RR (SAMLOCK) 防護罩鎖定聯鎖具有纖細的金屬機身和高達 3000 N 的保持力，可使小型到大型防護門保持關閉狀態，直至危險消失。提供非閉鎖手動釋放裝置，以便在緊急情況下快速釋放開關鎖。內部選擇開關既可用作 LED 2 的電源饋電，也可用作指示鎖狀態的無電壓輔助電路。

主體紅色噴漆壓鑄件

頭部材料 可選 316 不銹鋼

夾緊力 F1 高達 3000 N（300 kg）

驅動 用于 8 個入口位置的旋轉頭

防護等級IP 67

導管 3 x M20 或 ½" NPT（可快速連接）

KLM-RR：212001：KLM-RR M20 24V

KLM-RR：212001-SS：KLM-RR M20 24V SS 燈頭

KLM-RR：212001A：KLM-RR M20 24V 標準執行器

KLM-RR：212001A-SS：KLM-RR M20 24V SS 頭 - 標準執行器

KLM-RR：212001F：KLM-RR M20 24V M20 24V 頭 - 扁平執行器

KLM-RR：212002HFH：KLM-RR ½NPT 24V ½NPT 24V - HFH 執行器

KLM-RR：212002HFH-SS：KLM-RR ½NPT 24V SS ½NPT SS 頭 - HFH 執行器

KLM-RR：212003：KLM-RR QC M23 24V

KLM-RR：212003-SS：KLM-RR QC M23 24V 24V SS 頭

KLM-RR：212003A：KLM-RR QC M23 24V QC M23 標準執行器

KLM-RR：212007HF：KLM-RR M20 230V - HF 執行器

KLM-RR：212007HF-SS：KLM-RR M20 230V SS 頭 - HF 執行器

KLM-RR：212007HFH：KLM-RR M20 230V 230V - HFH 執行器

KLM-RR：212007HFH-SS：KLM-RR M20 230V SS 頭 - HFH 執行器

KLM-RR：212008：KLM-RR ½npt 230V

KLM-RR &：212008-SS：KLM-RR ½NPT 230V SS 封頭

用于壓鑄手柄的后手柄 (210005)

M20 或 1/2 英寸 NPT 塑料電纜接頭

用于壓鑄滑動手柄的彈簧鎖（210006）

用于 IDEM 鎖定開關的閘門螺栓 (GBL-1)

產地：英國

符合認證：cULus

技術原理：電源解鎖

外殼材料：紅色涂漆壓鑄件

電磁閥電壓（按零件編號）：24 VAC/DC或 110 VAC或 230 VAC +/- 10 % (12 W.)

LED 2 電源電壓：24 V DC +/- 10 %

安全觸點 11/12 21/22：使用類別 AC 15 A 300 3 A。熱電流 (I_th) 5 A

過載保護保險絲（外部保險絲）：10 A (FF).

輔助觸點 33/34（可通過 LED2 選擇）：24 VAC/DC 0.5 A.

輔助觸點 43/44：230 VAC/DC 0.5 A.

額定絕緣電壓：600 VAC

額定沖擊耐受電壓：2500 VAC

正開行程：10 mm

接近速度：200 mm/m. 至 1000 mm/s.

人 執行頻率：2 次/秒

執行器入口Min半徑：175 mm；標準 100 mm 柔性

外殼防護等級：IP67

工作溫度：-25 至 +40 ℃

保持力：F1_Max: 3000 N；F_zh：2307 N

振動：IEC 68-2-6，10-55 赫茲+1 赫茲

偏差：0.35 mm，1 倍頻程/分鐘

導管入口：M20 或 1/2" NPT

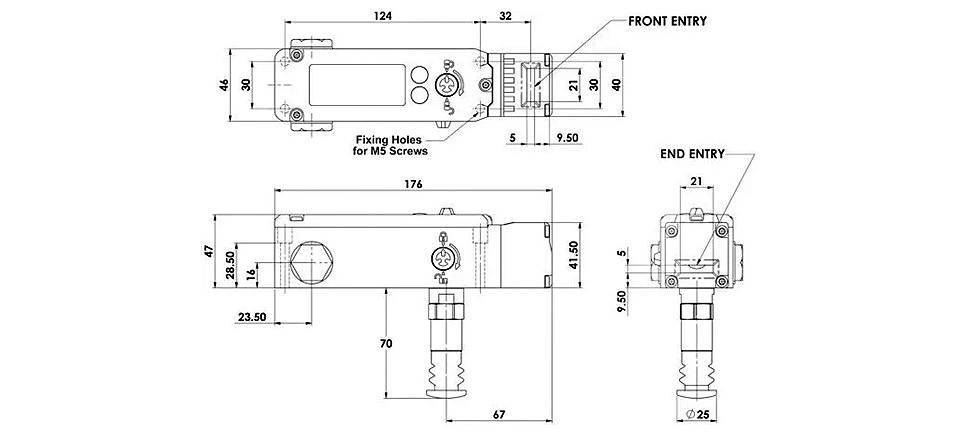

固定：4 x M5

外殼類型：1 型

Max溫度：+40 ℃

端子扭矩：e 6 磅英寸（0.7 Nm）

食品與飲料、汽車、倉儲與物流、骨料與采礦、機器人技術
