IDEM安全開關INCH-1-222004

微型舌片聯鎖開關采用防破壞聯鎖機制，不易被破壞。設計用于為小型移動防護裝置提供位置聯鎖檢測。這些開關設計緊湊（25 mm寬/18 mm固定），可安裝在滑動、鉸鏈或升降式防護裝置的前緣。這些開關具有雙入口槽和可旋轉頭，只需松開蓋板螺釘即可移動，可提供八種不同的致動器入口選擇。根據應用的風險評估，它們可以獨立使用，提供符合 IEC60947-5-1 標準的正觸點，也可以與任何雙通道監控繼電器結合使用。不銹鋼導軌，為幫助防護裝置對準，可使用不銹鋼導軌附件（部件號 140179）。緊湊型開關體寬僅為 25 mm，固定為 18 mm，適合狹小空間?？尚D的頭部提供多達 8 個致動器入口位置。

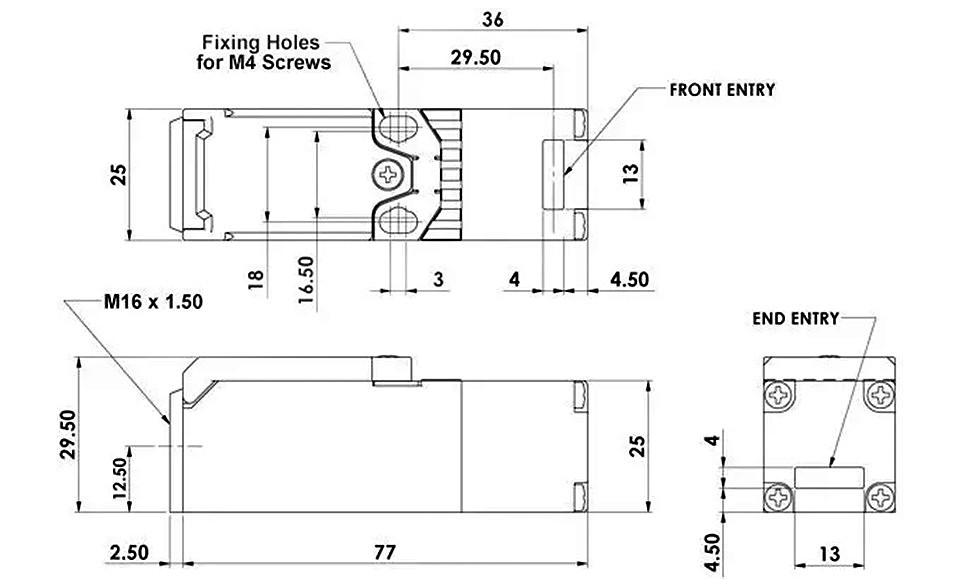

外殼緊湊型，18 mm固定輪廓

觸點 2 個 N/C 或 1 個 N/C + 1 個 N/O

連接 有線或 M12 快速連接

可更換觸點塊

用于同極性使用和一個聚合導管連接

不適合與剛性金屬導管系統連接

部件號:說明

222001：INCH-1 M16 2NC

222001A：INCH-1 M16 2NC - 標準執行器

222001F：INCH-1 M16 2NC - 扁平執行器

222001PF：INCH-1 M16 2NC - PF 執行器

222002：INCH-1 QC M12 4 通 2NC

222002A：INCH-1 QC M12 4 通 2NC - 標準執行器

222002F：INCH-1 QC M12 4 通 2NC - 扁平執行器

222002PF：INCH-1 QC M12 4 通 2NC - PF 執行器

222003：INCH-1 M16 1NC 1NO

222003A：INCH-1 M16 1NC 1NO - 標準執行器

222003F：INCH-1 M16 1NC 1NO - 扁平執行器

222003PF：INCH-1 M16 1NC 1NO - PF 執行器

222004：INCH-1 QC M12 4 通 1NC 1NO

222004A：INCH-1 QC M12 4way 1NC 1NO - 標準執行器

222004F：INCH-1 QC M12 4 通 1NC 1NO - 扁平執行器

222004PF：INCH-1 QC M12 4 通 1NC 1NO - PF 執行器

產地：英國

符合認證：cULus

技術原理：舌式聯鎖（無鎖）

外殼材料：聚酯

頭部材料：不銹鋼

觸點配置：2 個 NC 或 1 個 NC + 1 個 NO

熱電流（l_th）：10 A

過載保護保險絲（外部保險絲）：10 A (FF)

額定絕緣/耐壓：600 VAC；2500 VAC

推桿行程/正向開啟力：6 mm；12 N

致動器入口Min半徑：150 mm 標準；100 mm 柔性

Max接近抽出速度：600 mm/秒

外殼防護等級：IP 67

工作溫度：-25 至 +80 ℃

振動：IEC 68-2-6 10-55Hz+1Hz

偏移：0.35 mm，1 倍頻程/分鐘

固定：2 x M4

污染等級：3

短路過載保護：外部保險絲 10 A (FF)

外殼：1 型

電氣額定值：Pilot Duty A300 240V.ac 3A. 6,000 次循環

Max環境溫度：+40 ℃

絞合銅絕緣導線：16 - 12AWG

Min額定溫度：90 ℃(75 ℃ A）

接線端子擰緊扭矩：7 ibs ins (0.8 Nm)

食品與飲料、汽車、倉儲與物流、骨料與采礦、機器人技術
