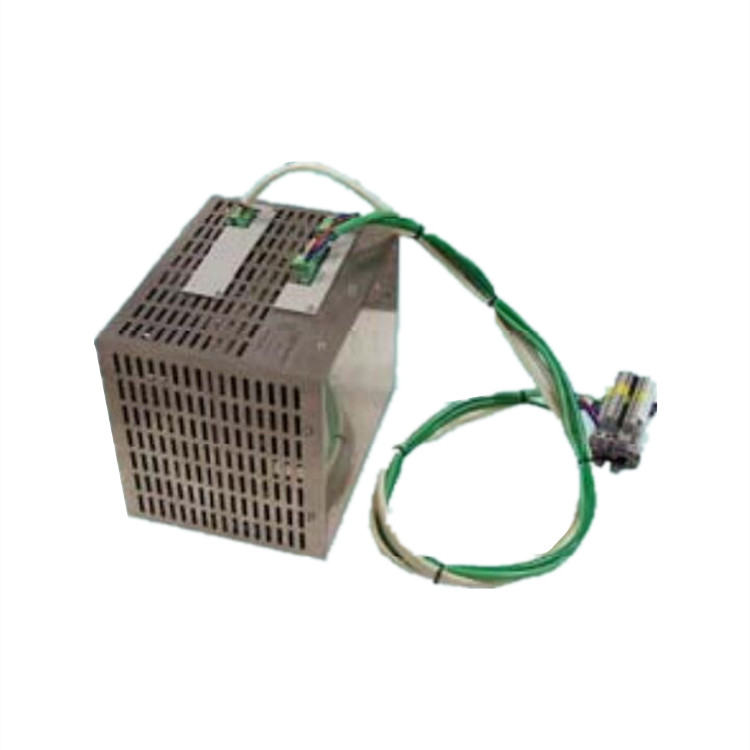

POWERTRONIC風力發電機BC1288-11.0

230 伏輸入通過整流器直接為電容器充滿電，而 115 伏輸入則介入電容器 4a/4b 組合。與整流器配合，這就是電壓倍增器。轉換器在 "半橋電路 "中作為推挽式轉換器運行。開關晶體管 6a 和 6b 由控制電路以可變的脈沖寬度周期性地接通和斷開。輸入電壓以交替極性出現在變壓器的初級繞組上，分流器為電子限流提供信號，以保護半導體免受過載。電路監控輸入電壓。當達到規定的限值時，開關晶體管 6a 和 6b 將被禁用。一旦輸入電壓回到容差范圍內，系統就會(huì )自動恢復正常運行。

溫控充電器電壓

輸入、輸出、外殼相互絕緣

輸入中的浪涌電流限制器 (H)

UI 特性曲線

輸出功率高達 1300 W

230 VAC Nom. 電壓 50/60 Hz

360 VDC Nom. 電壓（可根據要求提供其他電壓）

固定 360 VDC 可調限值(可根據要求調節其他電壓范圍）

產地：德國

輸入U_nom：230 VAC

U_min：185 VAC

U_max：264 VAC 連續，276 VAC <30 秒，288 VAC <2 秒，300 VAC <0,8 秒

開啟：≤ 95 % U_min

頻率 AC-輸入：47 至 63Hz

功率因數 AC-輸入：0,65 至 0,75

波峰因數 AC-輸入：2,0 至 2,5

接通時間：2 s

輸出電壓：360 VDC；IU-特性

電流：3.4 ADC，限流 - 電子：lU 特性

過電壓保護：U_out ≥ 380 VDC 時 - 電子式，對外部過電壓無影響

去耦二極管：+輸出端內置串聯二極管

監控/報警

電池測試功能：外部編程信號 12 至 30 VDC，Max值：10 VDC；10 mA(24 VDC) 以降低輸出電壓 (U_out -10 %)

電壓監控：當 U_out≤ 265 VDC 時，無電位繼電器觸點 (1 noc / 1 ncc)，觸點負載 220  VDC，230 VAC / max. 40 W

信號：綠色 LED - "運行"

工作溫度：-20 至 +65 ℃，自由自然對流，與位置無關

儲存溫度：-40 至 +70 ℃

濕度：95 % 無結露

滿載時的效率：> 90 %

鐵路技術、固定和途中替代能源、控制技術、工業自動化、軍事應用
