QUALITROL巖心測試儀EL603

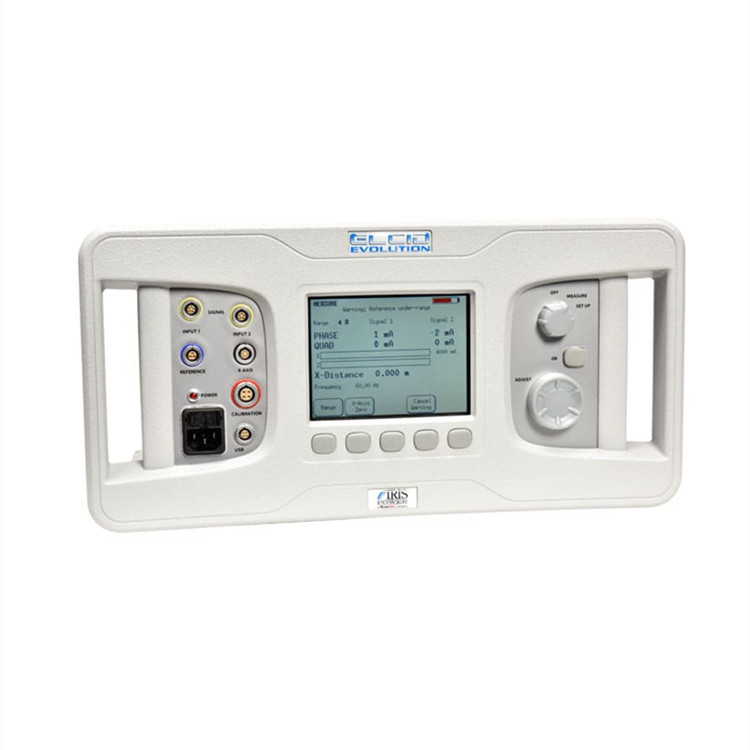

EL CID 低功率鐵芯測試儀可對定子鐵芯內的層間絕緣擊穿進行離線測試。Iris Power EL CID Evolution 低磁通量鐵芯測試的替代方法是環磁通量（全磁通量）測試，它需要大型電源、大量人力和昂貴的紅外觀察相機。使用 EL CID Evolution 測試儀進行低磁通量磁芯測試只需要一名技術人員，對巖心和操作人員都有保障，不像環形磁通量測試會(huì )對不通風的巖心造成潛在傷害。Iris Power EL CID Evolution 低磁通量磁芯測試儀配有激勵套件，可在僅為正常工作磁通量 4 % 的條件下進行測試。測量結果以數字形式存儲在個人電腦中，以供分析和自動生成報告。鐵芯層間絕緣的任何缺陷都會(huì )產生故障電流，這些電流由 Chattock 線圈檢測，并由 Iris Power ELAN 軟件進行分析。未來的結果可與過去的結果進行比較，以進行趨勢分析。

測試可重復

可立即獲得測試結果，用于本地分析和電子郵件發送

確定缺陷是在表面、表層下還是導體下

有無繞組均可測試

更靈敏地檢測埋設故障

可對磁芯進行部分重新測試，并可合并結果，以了解磁芯狀況

對以前的結果進行趨勢分析

高質量保證測試

套件內容：

EL CID Evolution 低通量巖心測試儀器

Chattock 傳感器（10、20、25 和 30 厘米）

參考傳感器

磁性手動手推車

階梯鐵手推車

校準裝置

開關式渦輪勵磁系統，包括 30 米長的勵磁電纜

電壓表和鉗形電流表

帶軟件許可證的 ELAN CD

手冊

雙輪運輸箱

EL003 水力發電機勵磁系統，帶手提箱

EL702 RIV 702 機器人檢測車，包括兩個 30 厘米扁平卡盤、信號處理器、牽引車、手冊和手提箱。

手提箱

EL305 轉子勵磁套件，包括一根 20 米長的扁平勵磁電纜和一個定子終端盒

EL752 相機系統 RIV-752，包括旋轉視角彩色相機、帶 LCD 顯示器的控制盒和便攜箱

產地：美國

電源：85 至 264 VAC，50/60 Hz，15 W

電池工作時間：充滿電后 4 小時，充電 12 至 14 小時

Chattock 輸入：兩個標稱 100 µV/A @ 50 Hz

量程：0.4 A / 4.0 A / 40 A fsd

參考輸入：2 mV 至 2 V 自動量程，同步時間 < 3 s；2 mV/A 傳感器標稱值

頻率范圍：48 至 62 Hz

相位分辨率：± 0.01°

校準：50/60 Hz 1 A 校準器，± 0.3 %

信號精度：± 0.5 % 信號；± 0.2 % 量程 (20 ℃)

X 軸測量：0.01 至 10 mm/脈沖的磁性小車或 RIV-702

顯示屏：145 mm彩色背光 LCD

通信和數據存儲：USB 至 PC；數據以開放式 XML 文件格式存儲

軟件：ELAN V4 軟件支持全部或部分磁芯的測試，并可根據需要進行重新測試。全屏顯示測試進度和結果。分析模式提供縮放和比較模式的軌跡檢查，以及概覽功能。

計算機配置：筆記本電腦，Windows XP 或更高版本，32 位操作系統

開關激勵系統：0 至 250 V 輸入；2 至 6 圈 @ 32 A/20 A 每圈Max值

電纜：1 x 10 m 和 1 x 20 m

工作環境：0 至 +50 ℃

存儲：-20 至 +60 ℃

相對濕度：0 至 95 %，無冷凝

符合性：EMC、EN61326-1 A 級、EN61010-1、EN60721 和 EN60068（部分）、CE 標志

儀器尺寸（寬 x 高 x 深）：438 x 226 x 411 mm , 17.2 x 8.9 x 16.2 英寸

重量：7 kg，15.4 磅

轉運箱尺寸：560 x 580 x 350 mm（x2）；22.0 x 22.8 x 13.9 英寸

系統重量：49 kg（23 + 26 kg），108 磅（51 + 57 磅）

發電、架空線路、變電站、可再生能源、EPC/設計公司、工業、石油和天然氣
