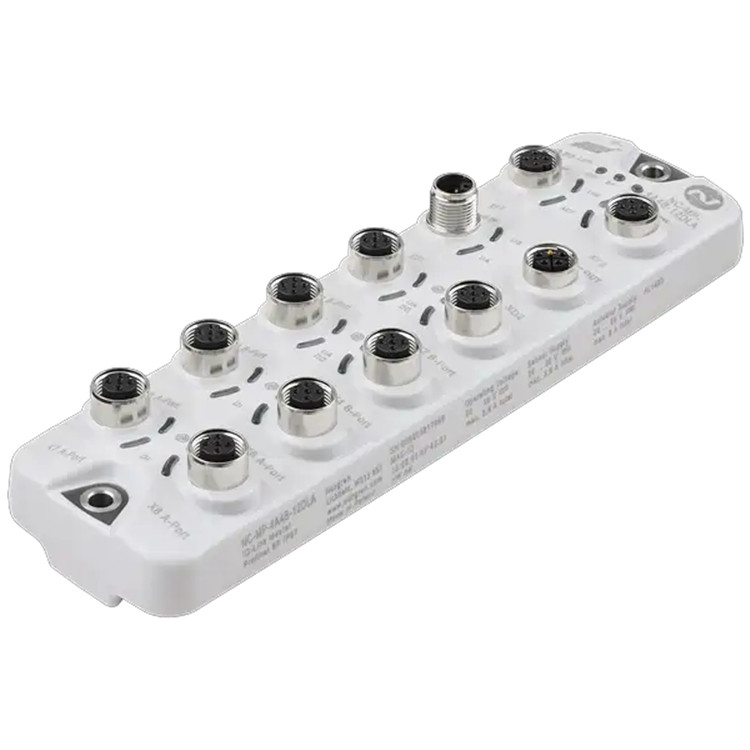

NORGREN主站NC-MP-4A4B-12DLA

IO-Link 為所有 IO-Link 設備提供標準化的無縫通信接口，安裝簡單，診斷功能齊全，是工業自動化領域的一場革命。全球標準化（IEC 61131-9）通信系統，用于將傳感器和許多其他組件連接到控制系統，無需復雜布線。

IO-Link 主站為 Profinet 和以太網/IP 提供網關

標準構件使系統設計模塊化、簡單化

所有電纜都是預制的，即插即用，縮短了安裝時間

啟用了 IO-Link 的閥島可通過一根標準電纜連接到主站端口

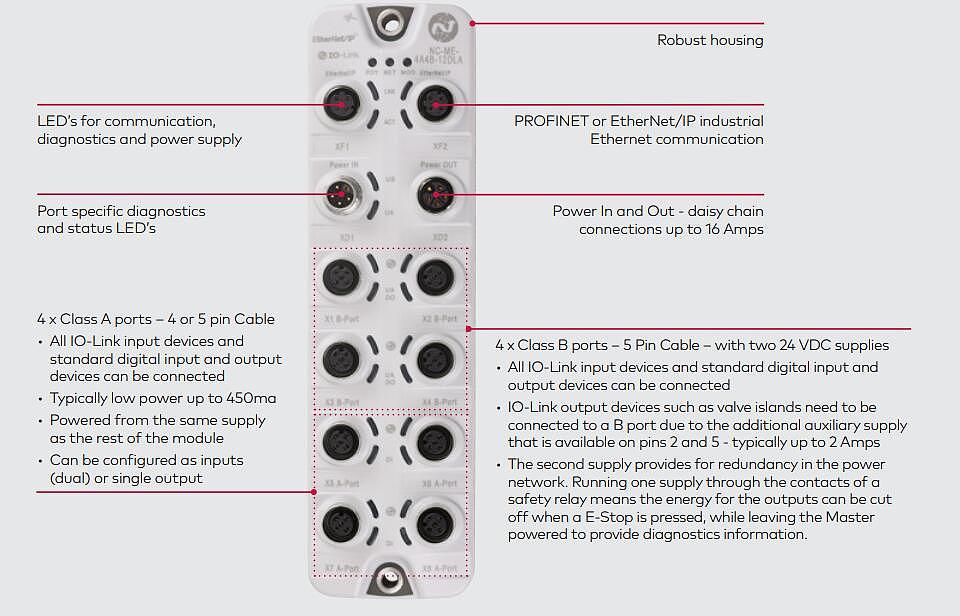

用于通信、診斷和供電的 LED 指示燈

端口專用診斷和狀態 LED 指示燈

4 x A 類端口 - 4 或 5 針電纜

堅固外殼

PROFINET 或 EtherNet/IP 工業以太網通信

電源輸入和輸出--菊花鏈連接，Max 16 A

4 個 B 類端口 - 5 針電纜 - 帶兩個 24 VDC 電源

PROFINET IO-Link 主站：NC-MP-4A4B-12DLA

EtherNet/IP IO-Link 主站：NC-ME-4A4B-12DLA

標準 I/O 模塊：NC-HB-8A5F-12AOA

帶輔助電源的 I/O 模塊：NC-HA-8A5F-12AAA

Y 型分配器 2x M12-1x M12：NC-TS-124F-125MO

Y 型分配器 2x M8 - 1x M12：NC-TS-083F-124MO

保護帽 M12：NC-PC-1200-00000

保護帽 M8：NC-PC-O800-00000

IO-Link 配置工具：NC-PS-SOFT-00001

工業以太網 - 電纜和連接器

電力電纜

連接器電纜和插頭

閥門連接器

產地：英國

工作電壓：20 至 30 VDC

電流消耗：300 至 3900 mA

保護等級：III

附加電源電壓：20 至 30 VDC；(UA)

總Max電流負載：8 A

每個端口的額定電流：2 A

傳感器電源 US

總Max電流負載：3.6 A

每個端口的額定電流：2 A

IO-Link - 主站

傳輸類型：COM1 (4.8 kBaud)；COM2 (38.4 kBaud)；COM3 (230.4 kBaud)

IO-Link 修訂版：1.1

A 類端口數：4

B 類端口數：4

輸入/輸出端輸入和輸出端總數：16；（可配置）輸入端

數字輸入端數量：12；（IO-Link 端口 A 類： 4 x 2；IO-Link 端口 B 類： 4 x 1）

開關電平高：11 至 30 V

開關電平低：0 至 5 V

數字輸入端短路保護：是

輸出端數字輸出端數量：12；（IO-Link 端口 A 級： 4 x 1；IO-Link 端口 B 級： 4 x 2)

短路保護：是

執行器供電 UA：每輸出端Max電流負載 2000 mA

傳感器電源 US：每路輸出Max電流負載 2000 mA

接口通信接口：以太網；IO-Link；以太網 - PROFINET

傳輸標準：10Base-T；100Base-TX

傳輸速率：10；100

協議：PROFINET

以太網 - EtherNet/IP

傳輸標準：10Base-T；100Base-TX

傳輸速率：10；100

協議：EtherNet/IP

環境溫度：-25 至 60 ℃ (-13 至 140 ℉)

存儲溫度：-25 至 85 ℃ (-13 至 185 ℉)

Max相對濕度：90 %

防護等級：IP 65；IP 66；IP 67

外殼材料：PA

插座材料：黃銅鍍鎳

電池生產、商用車輛、食品和飲料、制氫、工業流程、材料處理、包裝、鐵路
