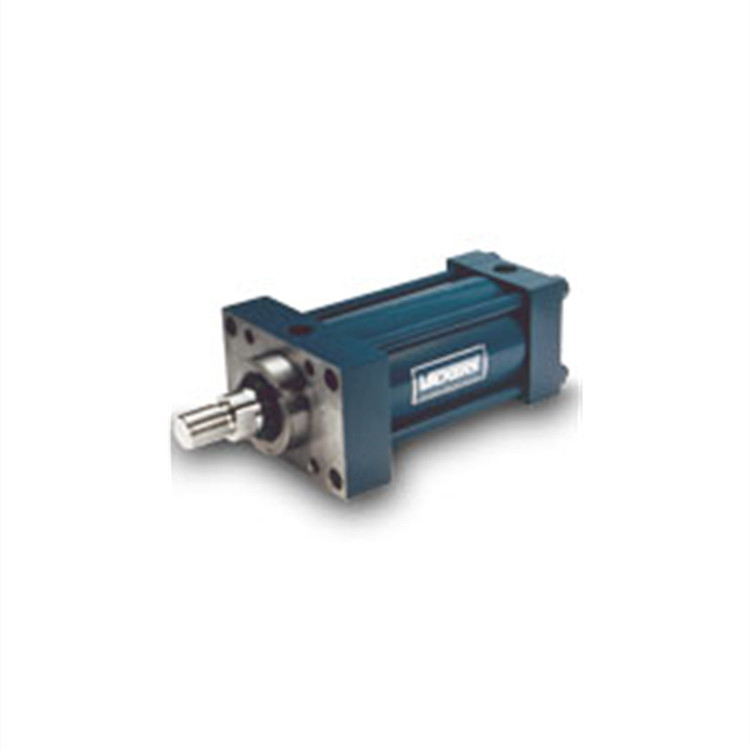

VICKERS液壓缸TZ17KM5N5KW108PC

TZ 系列中的各種標準 ANSI/NFPA 安裝為您提供了廣泛的選擇，使您可以根據自己的應用選擇合適的安裝。Vickers 提供剛性安裝（包括側耳安裝、法蘭安裝和加長拉桿安裝）和旋轉安裝（包括夾頭安裝和耳軸安裝）。如需定制安裝件，請在型號代碼 2 項中輸入 “XX”，并提供詳細說明和圖紙。TZ 系列氣缸可用于所列的所有安裝方式。TZ17 頭耳軸支架（ANSI MT1） 這些支架適用于機器部件在一個平面內沿彎曲路徑移動的應用。這兩種安裝方式都可用于壓縮（推）和拉伸（拉）應用。在壓縮應用中使用時，頭部耳軸懸置比帽部耳軸懸置的行程更長。耳軸銷是機頭不可分割的一部分，可套入套筒，以提供與配合機器部件的緊密配合，并允許曲線運動?？墒褂脛傂园惭b的枕塊，其軸承長度至少與耳軸銷相同。枕塊應盡可能靠近耳軸軸肩安裝。

提供剛性安裝（包括側耳安裝、法蘭安裝和加長拉桿安裝）和旋轉安裝（包括夾頭安裝和耳軸安裝）

可用于壓縮（推）和拉伸（拉）應用

允許曲線運動

專為 ANSI B93.15/NFPA 互換性而設計

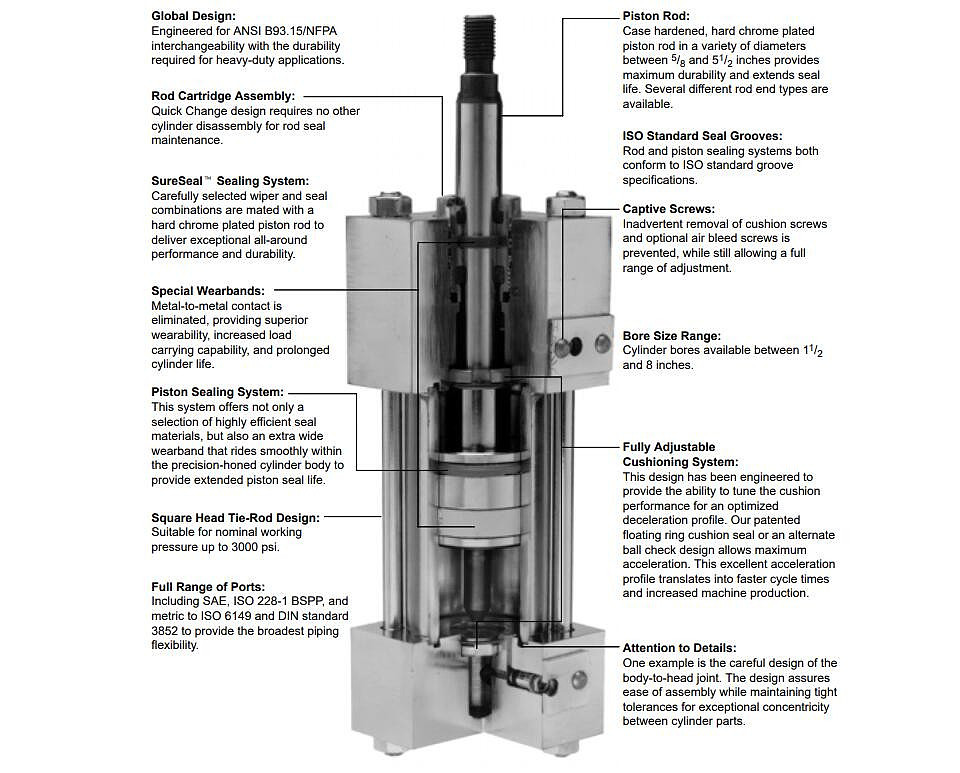

桿筒組件

SureSeal 密封系統

特殊耐磨帶

活塞密封系統

方頭拉桿設計

全系列端口

活塞桿

ISO 標準密封槽

栓式螺釘

孔徑范圍

可調的緩沖系統

注重細節

產地：美國

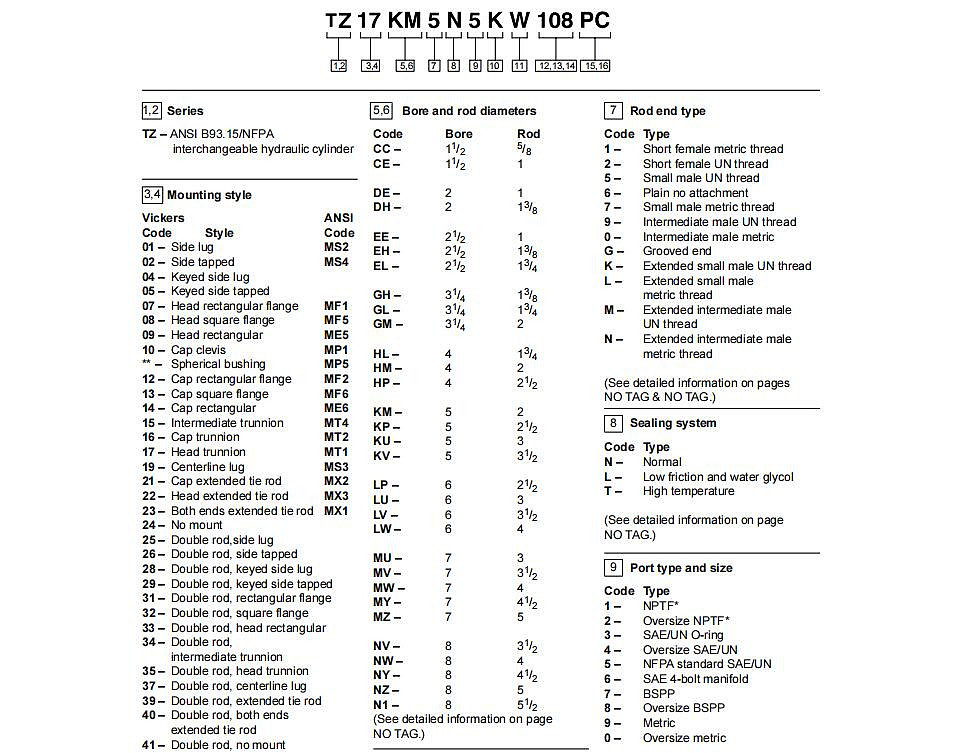

系列：ANSI B93.15/NFPA 可互換液壓缸

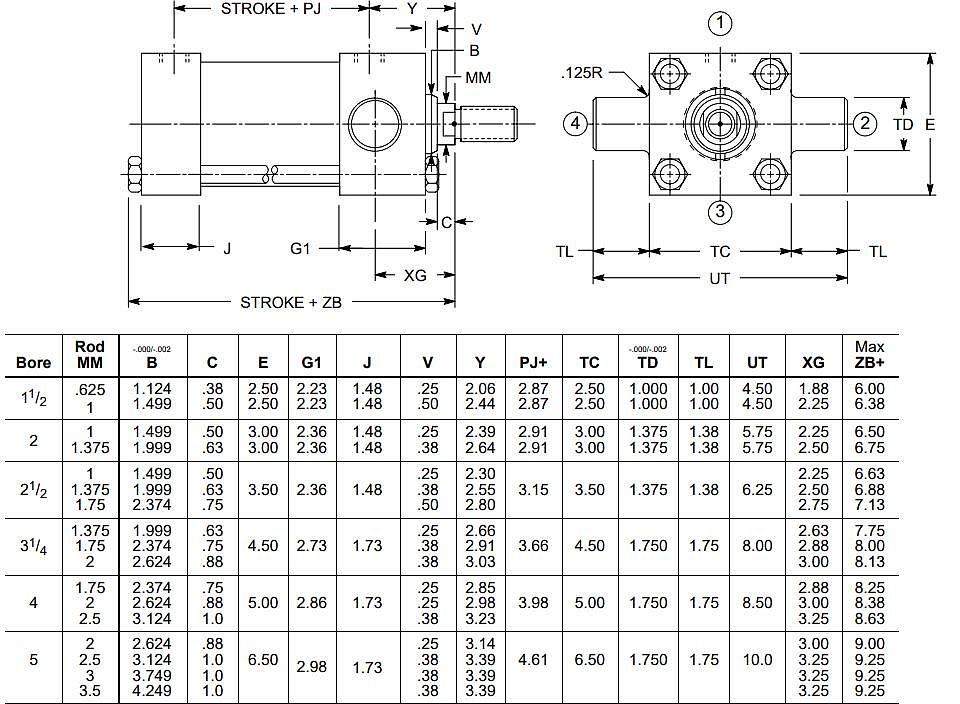

安裝方式：頭部耳軸

缸徑：5

桿直徑：2

桿端類型：UN 小型外螺紋

密封系統：普通

接口類型和尺寸：NFPA 標準 SAE/UN

接口位置：1

緩沖位置：3

行程長度：108 英寸

工業、車輛、建筑、商業、半導體
