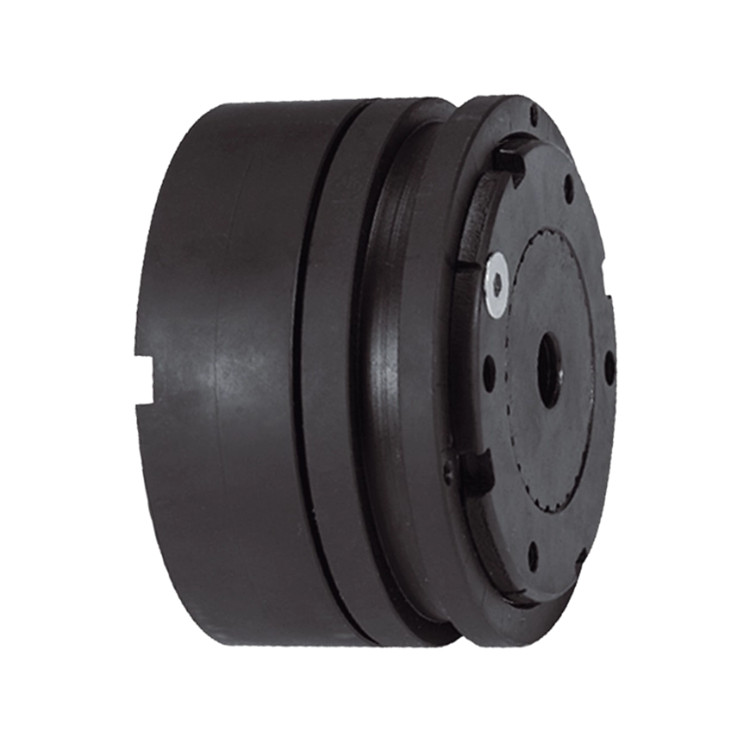

KTR過載聯軸器KTR-SI 2 FR FT T2 d ?20 40 Nm

過載聯軸器 KTR-SI 是一種扭矩限制器，有多種型號可供選擇。過載聯軸器 KTR 是一種扭矩限制器，可為多種應用提供合適的型號?？梢赃B接定制的法蘭或鏈輪（KT 型）以及大型滑輪、齒輪和三重鏈輪（LT 型）。在過載情況下，棘輪部件（滾珠或滾子）會(huì )離開其壓痕，從而在驅動側和從動側之間產生相對運動。這樣就能可靠地防止過載造成的損壞。移位環在嚙合行程 “H ”處做軸向運動，激活限位開關或接近啟動器。該信號可用于控制或斷開驅動裝置。為了重新啟動，可短時間內通過電氣方式繞過限位開關或接近開關。當達到設定扭矩時，聯軸器旋轉。在空轉機構的作用下，驅動側和從動側保持分離。由此產生的飛輪質量可在空轉狀態下減速。去除過載后，聯軸器可以重新嚙合。重新嚙合可分別通過手動或自動裝置實現。

過載保護高達 8,200 Nm

提供棘輪、同步、空轉和故障防護設計，尺寸相同

降低扭矩峰值

響應精度高，即使長時間運行也不例外

通過收回限位開關斷開過載驅動裝置

自動運行（DK、SR、SGR）

有多種類型（如帶滾針軸承）和組合（如帶扭轉靈活的 ROTEX)

易于安裝和扭矩設定

免維護

對油脂不敏感

采用優良材料，使用壽命長

過載聯軸器 KTR-SI 的類型：

KTR-SI FT 型：法蘭式過載聯軸器

KTR-SI KT 型：法蘭式過載聯軸器（包括滾針軸承）

KTR-SI LT 型：法蘭式過載聯軸器（加長輪轂，適用于較大的驅動組件）

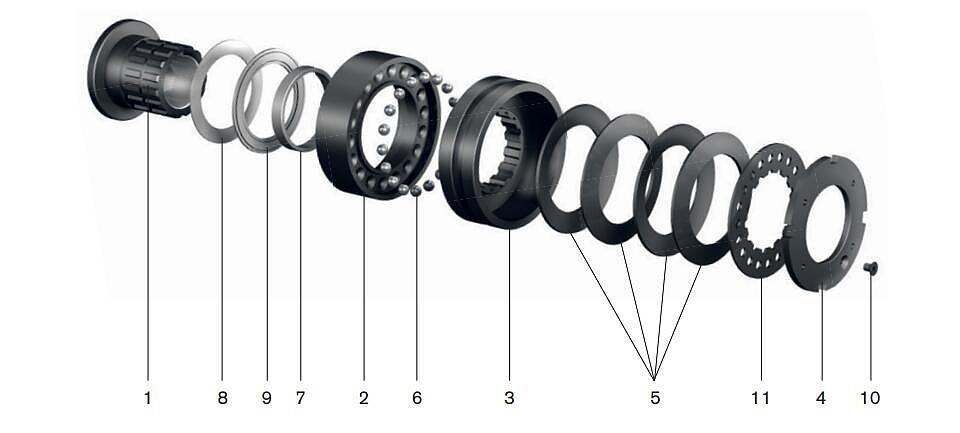

1 輪轂

2 法蘭環

3 換檔環

4 定位螺母

5 盤簧

6 滾珠軸承保持架

7 滑動襯套

8 軸向盤

9 軸向滾針軸承

10 固定螺釘

11 鎖緊墊圈

產地：德國

類型/尺寸：KTR-SI 2

型號（DK/SR/SGR/FR）：FR

類型：FT

碟形彈簧分層：T2

孔徑：d Ø20

扭矩設定：40 Nm

Max孔徑重量：2.27 kg

z：6 x M 6

H=行程：3.0

風力發電、非公路機械、農業、泵和壓縮機、自動化、機床、液壓、通用驅動技術、船用設備、發電機組
