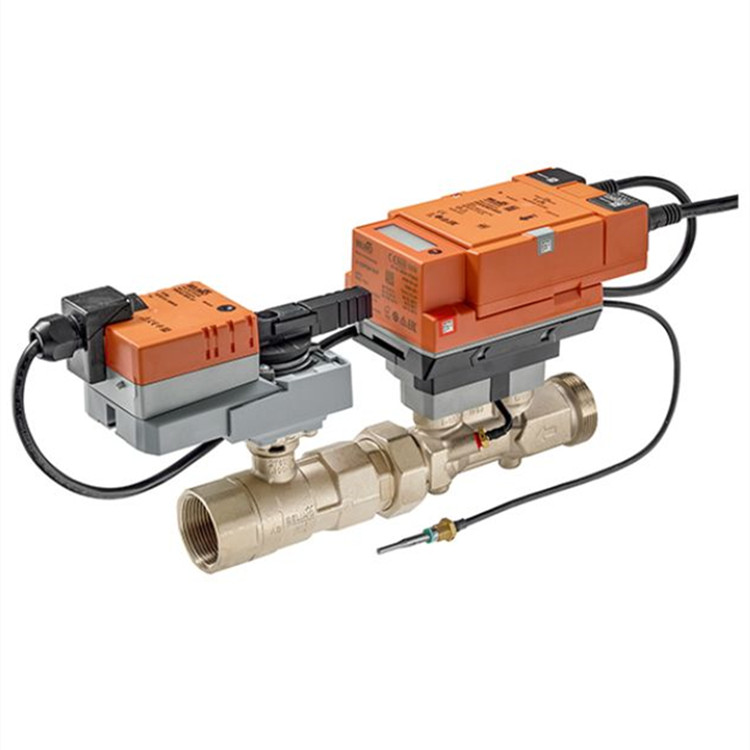

BELIMO能量閥EV015R2+MID

帶熱能表的 Belimo Energy Valve 集能源測量、能源控制和認證計費于一體。準確測量、監測和控制供熱和制冷系統中的熱流量和能源消耗，并直接基于物聯網進行成本計費 - 所有這一切只需一臺設備即可實現。熱能表經 MID 認證，適用于加熱應用，符合 EN 1434 標準。 傳感器導向流量或功率控制，功率和能量監控功能，2 通，內螺紋，PN 25

額定電壓 AC/DC 24 V

連續控制、通信控制、混合控制

用于封閉式水系統

用于空氣處理和加熱系統的連續水側控制

以太網 10/100Mbit/s、TCP/IP、集成網絡(luò )服務器

通過 BACnet、Modbus、Belimo 的 MP-Bus 或傳統控制進行通信

可提供 PoE（以太網供電）

傳感器信號轉換

乙二醇監控

電源控制、流量控制、位置控制和壓差控制

備件 經 MID 認證的熱能表傳感器模塊包括

1 x 傳感器模塊，包括內置溫度傳感器 T2 和外置溫度傳感器 T1

2 個連續編號的旋轉密封件，帶連接線

1 個密封圈

1 LED 指示燈綠色

2 流量方向

3 NFC 接口

4 操作按鈕

5 顯示屏

6 手動調節按鈕

用于 DN 15 R-22PEM-0UC 熱能表的 MID 傳感器模塊

用于熱能表 DN 20 的 MID 傳感器模塊 R-22PEM-0UD

用于熱能表 DN 25 的 MID 傳感器模塊 R-22PEM-0UE

用于熱能表的 MID 傳感器模塊 DN 32 R-22PEM-0UF

用于熱能表 DN 40 的 MID 傳感器模塊 R-22PEM-0UG

用于 DN 50 熱能表的 MID 傳感器模塊 R-22PEM-0UH

M-Bus 轉換器 G-22PEM-A01

T 型件 DN 15，M10x1，用于外部直接浸入式溫度傳感器 T1 A-22PEM-A06

T 型件 DN 20，M10x1，用于外部直接浸入式溫度傳感器 T1 A-22PEM-A07

T 型件 DN 25，M10x1，用于外部直接浸入式溫度傳感器 T1 A-22PEM-A08

T 型件 DN 32，M10x1，用于外部直接浸入式溫度傳感器 T1 A-22PEM-A09

T 型件 DN 40，M10x1，用于外部直接浸入式溫度傳感器 T1 A-22PEM-A10

產地：德國

額定電壓：AC/DC 24 V

額定電壓 頻率：50/60 Hz

工作范圍：AC 19.2 至 28.8 V / DC 21.6 至 28.8 V

運行功耗：4 W (DN 15, 20, 25)；5 W (DN 32, 40, 50)

空閑位置功耗：3.7 W (DN 15, 20, 25)；3.9 W (DN 32, 40, 50)

耗電尺寸：6.5 VA (DN 15, 20, 25)；7.5 VA (DN 32, 40, 50)

電源/控制連接：電纜 1 米，6x 0.75 mm²

以太網連接：RJ45 插口

以太網供電 PoE：直流 37 至 57 V；11 W (PD13W)；IEEE 802.3af/at，類型 1，等級 3

切換到電池操作：AC/DC 24 V 或 PoE 供電中斷時

通信控制：BACnet/IP、BACnet MS/TP；Modbus TCP、Modbus RTU；MP 總線；云計算

通信說明：通過轉換器 G-22PEM-A01 連接 M 總線

節點數：BACnet / Modbus 參見；接口說明；MP 總線 8 個節點

工作范圍 Y：2 至 10 V

輸入電阻：100 kΩ

工作范圍 Y 可變：0.5 至 10 V

位置反饋 U：2 至 10 V

位置反饋 U 注：Max 1 mA

位置反饋 U 變量：0 至 10 V；0.5 至 10 V

電機聲功率級：35 dB(A) (DN 15, 20, 25, 32, 40)；45 dB(A) (DN 50)

V'_max 可調：25 %至 100 V'nom

控制精度：± 5 %（從 25 %至 100 V'nom 開始）

Min可控流量：1 % V'nom

配置：通過 NFC、Belimo Assistant 2；通過集成的網絡(luò )服務器

介質：水

介質溫度：-10 至 120 ℃ [14 至 248 ℉]

關閉壓力 Δps：1400 kPa

壓差 Δp_max：350 kPa

壓差注釋?zhuān)旱驮胍暨\行時為 200 kPa

流量特性：等百分比 (VDI/VDE 2173)，在開度范圍內優化

流量特性曲線：可切換為線性（VDI/VDE 2173）

泄漏率：氣泡密封，泄漏率 A (EN 12266-1)

管道連接：內螺紋和外螺紋

安裝位置：水平（相對于主軸）

維護：免維護

手動調節：帶按鈕，可鎖定

流量大于 qs 時的行為：限制在 2.5 x qp

動態范圍 qi：qp：1:100

運行模式：類型 1

額定沖擊電壓供應/控制：0.8 kV

污染度：3

環境濕度：Max 95 % RH，無冷凝

環境溫度：-30 至 50 ℃ [-22 至 122 ℉]

儲存溫度：-40 至 80 ℃ [-40 至 176 ℉]

閥體材質：黃銅

流量測量管材質：鍍鎳黃銅閥體

關閉體材質：非腐蝕性鋼材

閥桿材質：非腐蝕性鋼材

閥桿密封材質：EPDM O 形圈

熱電偶套管材質：非腐蝕性鋼材

供暖、通風、空調系統
