BELIMO室內傳感器P-22RT-1900D-1

Belimo 的室內傳感器和室內操作裝置可為建筑師提供美觀、永恒的設計，為安裝人員提供快速的安裝，為系統集成商提供簡單的調試，為客戶提供舒適的室內環境。用于測量室內溫度、濕度和 CO?，并控制室內溫度和/或通風。高對比度的電子紙觸摸顯示屏確保了高可讀性和直觀的操作性。借助 MP-Bus 通信和集成的模擬輸出，房間操作裝置可與現有的第三方控制器無縫連接。使用 Belimo Assistant 2 可以方便地對設備進行調試和參數設置。

室溫操作裝置

NFC，0 至 5 V，0 至 10 V，2 至 10 V，MP-Bus

電子紙觸摸顯示屏PC

白色，RAL 9003

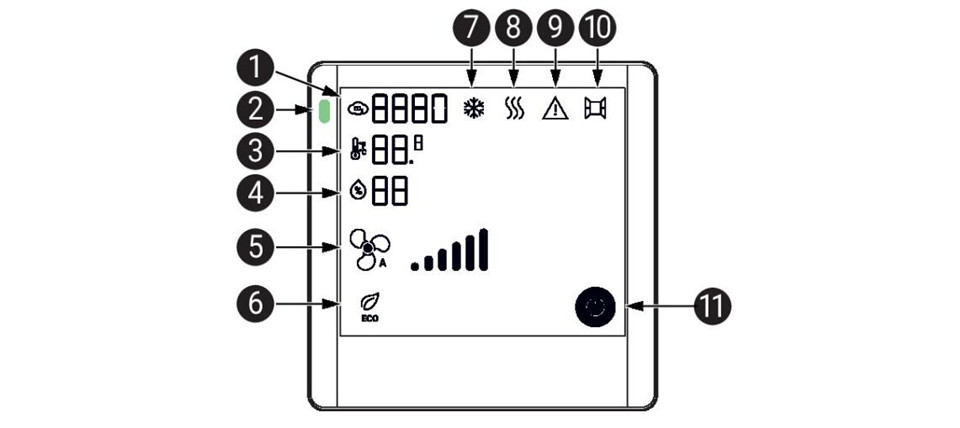

1 當前 CO? 濃度：0 至 2000 ppm

2 CO?-TLF（交通燈功能），可與 (P-)22RTM 至  傳感器一起使用

3 當前溫度：0 至 50 ℃ 或 -32 至 122 ℉

4 當前相對濕度：0 至 99 %

5 風扇速度顯示：6 級

6 環保模式：模式激活時顯示符號。

7 制冷模式：信息由控制器通過總線提供。

8 制熱模式：控制器通過總線提供信息。

9 警告/錯誤

10 外部輸入，控制器通過總線提供信息

11 HVAC 系統狀態

用于有線和無線設置、現場操作和故障排除的服務工具：Belimo Assistant 2

藍牙/近場通信轉換器 ZIP-BT-NFC

產地：德國

額定電壓：AC/DC 24 V

功能范圍：AC 19.2 至 28.8 V / DC 19.2 至 28.8 V

交流功耗：1 VA

消耗功率 DC：0.5 W

電氣連接：彈簧式端子 0.25 至 1.5 mm²

電氣連接 備注：23-15 AWG，限銅纜；電纜類型 美國和加拿大：CL2 或更高

電纜入口：后側；頂部；底部

數據總線通信 通信：MP 總線

節點數：MP 總線，8 (16) 個節點

應用：空氣

電壓輸出：2 x 0 至 5 V, 0 至 10 V, 2 至 10 V (型號 P-22RT-1900D-1)；3 x 0 至 5 V, 0 至 10 V, 2 至 10 V (型號 P-22RTH-1900D-1, P-22RTM-1900D-1)

輸出信號有效 注：輸出 0 至 5 V、0 至 10 V（出廠設置）、2 至 10 V（可通過 NFC 選擇）

Min電阻：5 kΩ

LED：Belimo Assistant 2（型號 (P-)22RTM- 至 ）進行參數設置和停用

CO?測量值：相對濕度；露點；溫度

傳感元件技術：非分散紅外線 (NDIR) 雙通道

測量范圍：標準設置：0 至 2000 ppm

精度：±（50 ppm + 測量值的 2 %）

長期穩定性：± 20 ppm p.a.

測量范圍：0 至 50 ℃ [32 至 122 ℉]

溫度精度：±0.3 ℃ @ 25 ℃ [±0.5 ℉ @ 77 ℉]

長期穩定性：±0.03 ℃ p.a. @ 25 ℃ [±0.05 ℉ p.a. @ 77 ℉]

測量范圍：標準設置：0 %至 100 RH

測量范圍露點：標準設置：-50 至 50 ℃ [-60 至 120 ℉］

精度：±2 %（0 至 90 % RH @ 25 ℃）

長期穩定性：± 0.25% RH p.a. @ 25 ℃ @ 50% RH

保護等級 IEC/EN：III，超低電壓 (SELV)

電源 UL：2 類電源

防護等級 IEC/EN：IP30

符合歐盟標準：CE 標志

質量標準：ISO 9001

UL 認證：cULus 符合 UL60730-1，CAN/CSA E60730-1

工作模式：類型 1

額定沖擊電壓：0.5 kV

污染度：2

環境濕度：Max 95 % RH，無冷凝

環境溫度：0 至 50 ℃ [32 至 122 ℉]

儲存溫度：-40 至 70 ℃ [-40 至 160 ℉]

外殼：PC，白色，RAL 9003 UL94V-0

測量室內溫度、濕度和 CO?、控制室內溫度、通風
