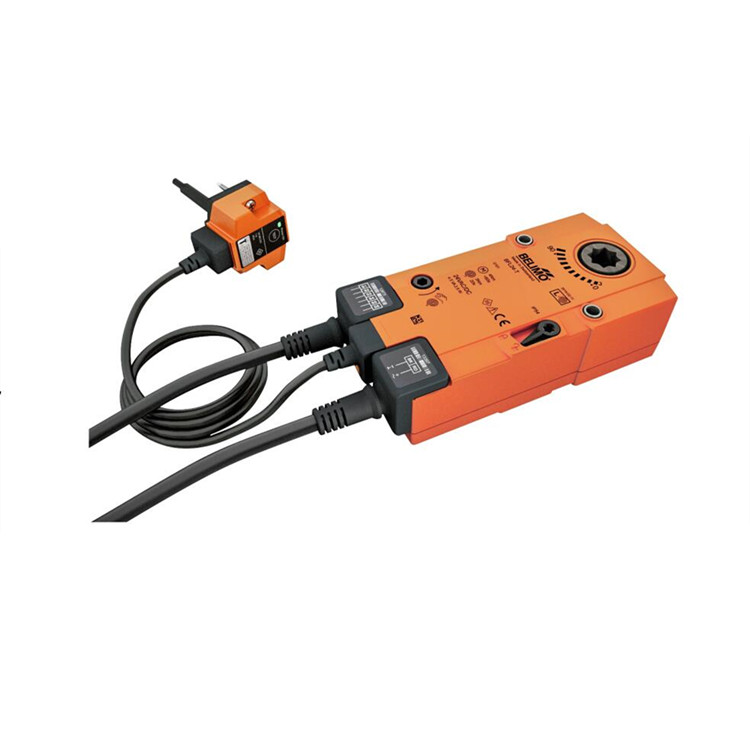

BELIMO防護閥執行器BFL230-T/300

彈簧復位執行器，結合熱電釋放裝置 BAT (72 ℃)，用于通風和空調系統中的 90° 防煙風閥。執行器將擋板移至操作位置，同時拉緊回位彈簧。當電源中斷時，防護閥利用彈簧的能量返回到設定位置。位置鎖定功能可在發生問題時將防護閥可靠地保持在設定位置，從而確保更大程度的保障性。符合 ISO 10294-4 標準的具體要求。 BAT：如果超過 72 ℃ 的環境溫度，外部風道溫度防護裝置將被觸發。如果超過 72 ℃ 的內部風道溫度，內部風道溫度保險絲會(huì )響應。如果其中一個溫度保險絲響應，則電源電壓將長久性地、不可逆轉地中斷。

扭矩 4 Nm/3 Nm

額定電壓 AC 230 V

開/關控制

軸驅動 正鎖 12x12 mm，連續空心軸

熱電釋放裝置

手搖曲柄

指針

保護袋

模制嵌入件 12/10 mm

用于防護閥執行機構的通信和供電裝置 230 V BKN230-MOD

輔助開關 2x SPDT 電纜長度 3 m SN2-C7/300

用于 BAT 的假蓋（無用于內部管道溫度的熱熔斷器） ZBAT0

用于 BAT 的替代釋放元件，內部管道溫度 72 ℃（黑色），探頭長度 65 mm ZBAT72

用于 BAT 的替換觸發元件，內部管道溫度 72 ℃（黑色），探頭長度 90 mm ZBAT72/9

用于 BAT 的替代釋放元件，內部管道溫度 95 ℃（灰色），探頭長度 65 mm ZBAT95

用于 BAT 的替換觸發元件，內部管道溫度 95 ℃（灰色），探頭長度 90 mm ZBAT95/9

用于 BAT 的替代觸發元件，內部管道溫度 120 ℃（橙色），探頭長度 65 mm ZBAT120

用于 BAT 的替代觸發元件，內部管道溫度 140 ℃（紅色），探頭長度 65 mm ZBAT140

帶插頭的 0.5 米電纜套件，用于通訊和供電裝置 ZST-BS

用于 BFN/BFL、BEN/BEE 的 SN2-C7 托架 ZSN-B

指針 12x12 mm ZZN12-B

40 mm手搖柄 ZKN1-B

63 mm手搖柄 ZKN2-B

正鎖芯 12/8 mm ZA8-B

正鎖芯 12/10 mm ZA10-B

成型鎖芯 12/11 mm ZA11-B

帶導線的保護袋，多包 100 件 ZSD-B.1

產地：德國

額定電壓：AC 230 V

額定電壓頻率：50/60 Hz

工作范圍：AC 198 至 264 V

運行功耗：3.5 W

空閑時功耗：1.1 W

功耗尺寸：6.5 VA

功耗尺寸注釋 I_max：4 A @ 5 ms

輔助開關：2 x SPDT

輔助開關：1 mA 至 3 A (0.5 A 電感), DC 5 V 至 AC 250 V

輔助開關開關點：5° / 80

電源/控制連接：電纜 3 m，2x 0.75 mm²（無鹵素）

輔助開關連接：電纜 3 m，6 x 0.75 mm²（無鹵素）

熱電觸發裝置電纜長度：0.5 m

扭矩電機：4 Nm

扭矩緊急控制功能：3 Nm

電機運動方向：可通過安裝 L/R 進行選擇

手動調節：帶位置固定裝置

旋轉角度：Max 95°

電機運行時間：< 60 秒 / 90°

運行時間緊急定位功能：20 秒 @ -10 至 55 ℃ / <60 秒 @ -30 至 -10 ℃

電機噪音水平：43 dB(A)

緊急位置噪音水平：62 dB(A)

軸驅動：12x12 mm，連續空心軸

位置指示器：機械式，帶指針

使用壽命：Min 60,000 個位置

操作方式：1.AA.B 型

額定沖擊電壓供應/控制：4 kV

污染度：3

環境濕度：Max 95% RH，無冷凝

正常工作環境溫度：-30 至 55 ℃ [-22 至 131 ℉］

Max環境溫度：75 ℃ [167 ℉]

儲存溫度：-40 至 55 ℃ [-40 至 131 ℉]

維護：免維護

重量：1.7 kg

供暖、通風、空調系統
