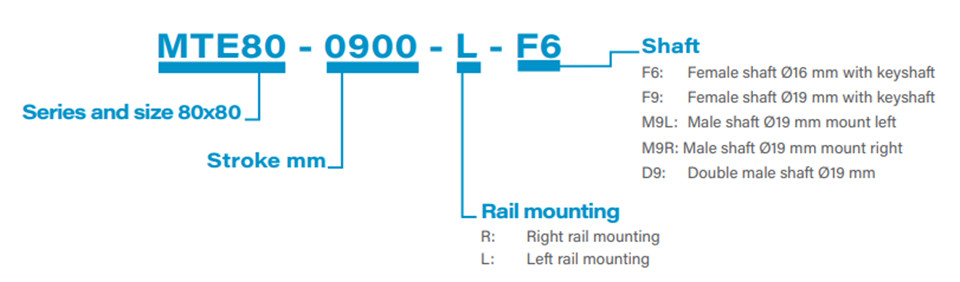

MOTUS皮帶傳動執行器MTE80

滾珠循環導引（滾珠導軌）是一種利用滾珠在導軌和滑塊之間循環滾動來減小摩擦和磨損，提高運動精度和穩定性的導引方式。通過張緊在皮帶輪上的帶，依靠帶與皮帶輪之間的摩擦力來傳遞運動和動力。通過驅動方式（如帶傳動）將電機的旋轉運動轉化為直線運動，同時利用導引方式（如滾珠導軌）確保直線運動的精度和穩定性。

• 結構簡單，適用于兩軸間距離較大的傳動。
• 傳動平穩，噪音低，具有過載保護作用。
• 易于實現長距離傳動和變速傳動。
• 摩擦系數小，能夠減小能量損失和磨損，提高系統效率。
• 剛性高，能夠承受較大的負載和沖擊力。
• 能夠實現高精度的直線位移控制，滿足機械和自動化設備的需求。
• 能夠承受較大的負載，適用于各種重載應用。
• 響應速度快，能夠滿足高速運動的要求。

產地：意大利

速度max.：3米/秒

行程長度max.：6700 mm

行程長度min.：100 mm

皮帶輪傳動比：每轉160 mm

皮帶輪齒數：32齒。

皮帶規格：ATL5型，鋼強化聚氨酯，寬度25毫米，節距5毫米。

轉速max.：1000轉/分鐘。

基座重量：8千克(0 mm行程)，1.1千克(100 mm行程)。

負載max.

Fx：1950 N

Fy：17170 N

Fz：17170 N

力矩

Mx：527 Nm

My：620 Nm

Mz：620 Nm

慣性矩

鋁合金型材Ix：183cm⁴

鋁合金型材Iy：226 cm⁴

重復精度：±0.05 mm

軸向負載max.：300 N

空載扭矩：>0.7 Nm
