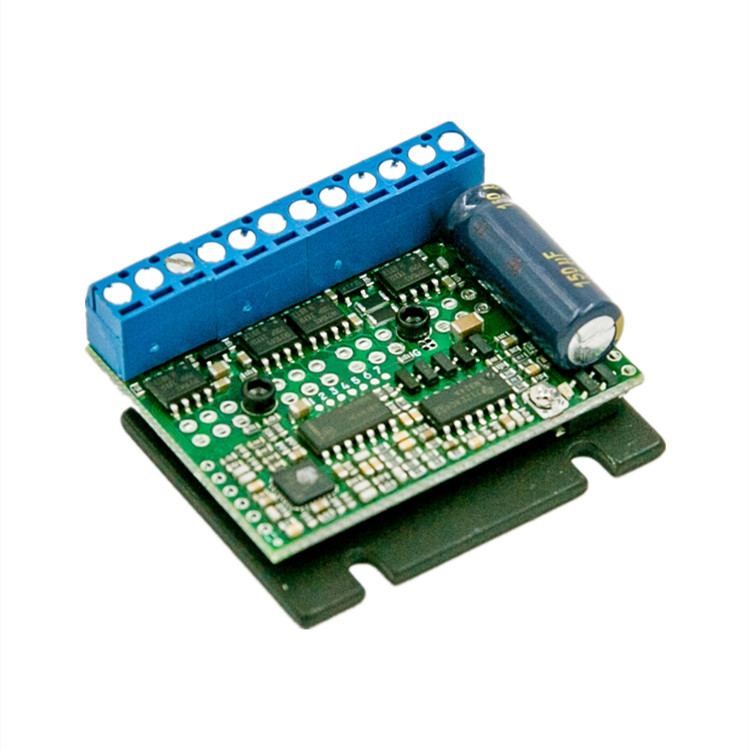

Geckodrive步進驅動器G251X

G251X 是我們受歡迎的產品，適用于中小型步進應用。G251X 帶有便于用戶接線的 3.5 毫米接線端子，是業余愛好者和 OEM 的適配選擇。它體積?。▋H 1.65“ x 1.3” x 0.585"），是小型平臺 CNC 機床、3D 打印機或任何中小功率自動化應用的適配之選。G251X 原生分辨率為 10 微步，不需要高輸入頻率即可高速運行，但其分辨率足以達到大多數步進電機的精度（一個全步的 +/- 5%）?？烧{節的低速平滑性微調器可對低端電機的非線性進行補償，而中頻諧振補償則可確保在中頻衰減區域輸出可靠的扭矩。全步進變形是 Geckodrive 產品自有的功能，可在每秒 4 - 6 轉之間將電機轉換為全步進電機。利用這一功能無需更改軟件，也不會(huì )犧牲精度。與不變形的驅動器相比，其可用扭矩可提高 30 %。從小巧的 IPAK MOSFET 和柵極驅動器到低功耗 CPLD 等高質量、效率元件，意味著驅動器消耗的靜態電流低，所需的散熱片少。附帶的硬質陽極氧化散熱片從電氣上隔離了底部的 MOSFET，使 G251X 可以安裝在任何散熱表面上。

適用于中小型步進應用

體積小，僅 1.65 x 1.3 x 0.585"

原生分辨率為 10 微步，不需要高輸入頻率即可高速運行

可調節的低速平滑性微調器

全步進變形

可用扭矩提高 30 %

硬質陽極氧化散熱片

G251 使用 12 位 3.5 毫米接線端子

導線規格在 16 和 26 (AWG) 之間，絞合導線

不要在導線絞合處焊錫，因為這會(huì )導致導線長期疲勞，斷裂

端子螺釘的扭矩不要超過 30 英寸-盎司 （0.2 Nm）

產地：美國

電源電壓：+15 至 +50 VDC

相電流：0 至 3.5 A

功率消耗：3.3 W 在3.5 A，50 VDC

分辨率：每滿步 10 微步

輸出電壓：0 至 3.3 V MIN，0 至 5 V MAX

輸入電流：1 mA

重量：0.45 盎司（2.5 g）

溫度：0 至 75 ℃

步進脈沖速率：0 Hz至 30 KHz

步進脈沖寬度：1 μs/min

自動待機：設定電流的 70 %

小型平臺 CNC 機床、3D 打印機、中小功率自動化應用
