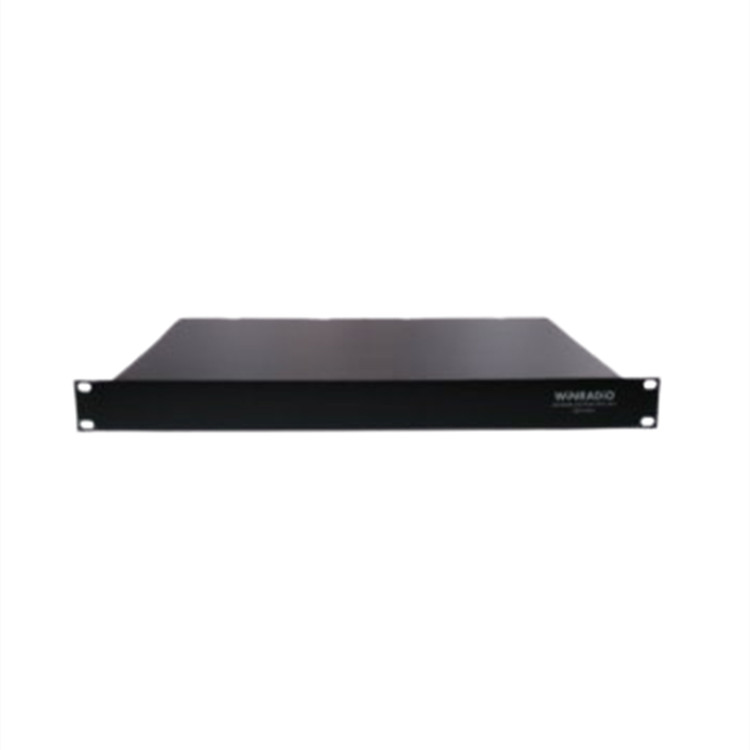

WINRADIO天線分配單元WA-0208/HU

WiNRADiO WA-0208/HU 雙路輸入天線分配單元將合路器和分路器設備優化組合在一起，特別適用于一般廣播或其他高頻/甚高頻應用，在這些應用中，單根天線多

可連接多達 8 臺接收機。該型號特別適用于 WiNRADiO 多通道接收機系統，如 MS-8118/G3 多通道廣播監控系統，也可與任何第三方接收機和天線一起使用。兩個天線輸入端使用 N 型連接器，8 個輸出端使用位于設備后部的 SMA 型連接器。保險絲電源插座使用標準的 IEC 計算機電源線，適用于標準的美國和歐洲電壓。

頻率范圍 0.15 至 50 MHz（輸入 1）和 50 至 1600 MHz（輸入 2）

內置低噪聲前置放大器

兩個天線輸入，8 個接收器輸出

高 IP3 放大器

端口之間高度隔離

機架安裝 1RU 19" 機箱

可定制配置

產品內部由一個合路器、一個具有高三階截取點的低噪聲前置放大器和一個高隔離度功率分配器組成。

產地：美國

配置：2 個輸入，8 個輸出

頻率范圍：0.15 至 50 MHz（輸入 1）；50 至 1600 MHz（輸入 2）

增益：2 dB @ 20 MHz typ.；5 dB @ 500 MHz typ.

放大器 NF：8 dB @ 20 MHz typ.；4 dB @ 500 MHz typ.

阻抗：50 Ω（輸入和所有輸出）

Max輸入電平：+13 dBm，無損壞

輸入 IP3：+27 dBm typ. 20 MHz；+10 dBm typ. @ 100 MHz

隔離度：50 dB typ.

輸入駐波比：1 ：2.0

輸出駐波比：1 ：1.3

射頻連接器：8 x SMA 母頭和 2 x N 型母頭

功率：120/240 V AC 15 W

寬度：19 英寸機架

高度：1RU（1.75 英寸 = 44.5 mm）

深度：12.2 英寸（310 mm）

重量：4.62 磅（2.1 kg）

廣播、工業、政府、軍事、其他要求苛刻的應用
