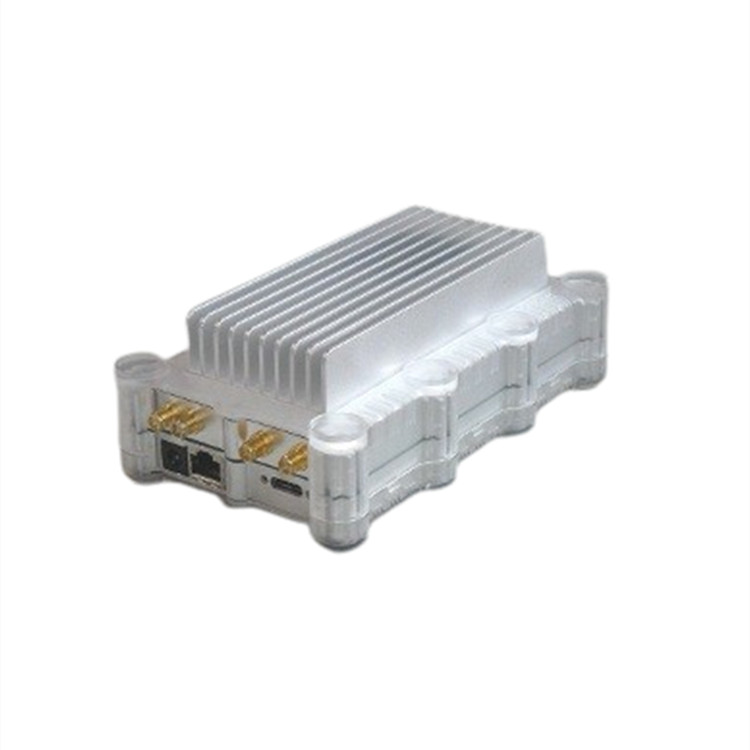

WINRADIO短波接收器WR-G65DDC

WiNRADiO WR-G65DDC “EXCALIBUR Sigma ”是一款高性能、直接采樣、軟件定義、寬頻帶、二合一高頻/甚高頻接收機。提供兩個獨立且互斥的輸入，每個范圍一個：1 kHz 至 88 MHz 和 118 MHz 至 190 MHz。內置 88/72 MHz 寬實時頻譜分析儀，64 MHz 寬瞬時帶寬可用于記錄、解調和進一步數字處理。該接收機的性能源于其創(chuàng )新的直接采樣數字下變頻架構，以及所使用的元件和設計理念。這一切造就了高靈敏度和動態范圍、高度準確和穩定的調諧以及高解調，具有廣泛的應用潛力，包括許多通常在任何價格類別的接收機上都找不到的操作和儀器特性。整個 64 MHz DDC（數字下變頻）帶寬可用于記錄和解調，是跳頻分析的適配選擇。三個解調器可同時接收和解碼整個頻帶內的無線電信號。該接收器堅固耐用的前端配備了高線性度放大器，可實現強信號性能，同時提供高靈敏度。此外，還可以進行立體模擬輸出。專用數據端口提供多種可能性，包括 GPIO（通用 I/O）、HSP（高速數據輸出）或傳統 RS232 接口。接收器通過 USB 3.0 或帶 PoE（符合 IEEE 802.3at 標準的以太網供電功能）的 1 Gb 以太網 LAN 端口與 Windows 兼容電腦連接。要使用高帶寬，可通過 USB3 進行短距離連接（3 米）。由于 G65DDCe 配備了以太網插座，因此可以通過較長的以太網電纜（100 米）與計算機進行半遠程連接。如果距離較遠或位于繁忙或偏遠的網絡(luò )中，可使用網絡(luò ) CSO 選件。接收器具有良好的抗干擾屏蔽，因此可以在嘈雜的計算機環境中工作。它所需的功率小于 12 瓦。在通過局域網接口連接時，由于內置 PoE 功能，接收器可通過較長的以太網電纜連接進行操作和供電。

1 kHz 至 88 MHz 和 118 MHz 至 190 MHz 頻率范圍

直接采樣

數字下變頻

16 位 210 MSPS A/D 轉換器

88/72 MHz 寬實時頻譜分析儀

64 MHz 記錄和處理帶寬

可用于相干應用

連續可調濾波器帶寬，低至 1 Hz

瀑布式顯示功能和音頻頻譜分析儀

音頻和中頻記錄與回放

帶預緩沖的記錄功能

IP3（+40 dBm typ.）

高靈敏度（噪聲系數 6 dB）

廣動態范圍（111 dB）

強頻率穩定性（0.1 ppm）

用戶可配置的預選濾波器

測試和測量功能

提供網絡(luò )版應用軟件

USB 3.0 和 1 Gb 以太網（帶 PoE）數據接口

多種數據和信號 hw 選項

通過 BIT 和熱管理進行自診斷

可選外部參考時鐘輸入和輸出、相干時鐘輸入、1PPS 脈沖輸入以及 FPGA 接口，可用于相干系統配置

可選低噪聲前置放大器

產地：美國

接收器類型：直接采樣、數字下變頻軟件定義接收器；具有兩個獨立且互斥的輸入，每個量程一個

范圍 1頻率：1 kHz 至 88 MHz

范圍 2頻率：118 MHz 至 190 MHz

調諧分辨率：1 赫茲

模式：AM、AMS、LSB、USB、DSB、ISB、CW、FMN、FSK、UDM（用戶定義模式）、DRM 模式（可選）

范圍 1：1 kHz 至 88 MHz

圖像：典型值 100 dB（頻率范圍 1-35 MHz）；>85 dB（頻率范圍 35-88 MHz）

P1dB：-3 dBm（前置放大器關閉）；-13 dBm（前置放大器打開）

IP3：+40 dBm typ.（前置放大器關閉）；+28 dBm typ.（前置放大器打開）

輸入損壞電平：+30 dBm

SFDR：111 dB typ. (Preamp OFF)；109 dB typ. (Preamp ON)

噪聲系數：16 dB typ.（前置放大器關閉）；9 dB typ.（前置放大器打開）

MDS：-128 dBm typ. 10 MHz，500 Hz BW（前置放大器關閉）；-135 dBm typ. 10 MHz，500 Hz BW（前置放大器打開）

預選濾波器組：18 個濾波器，可在自動或手動模式下使用

HPF：850 kHz、2.4 MHz、5.4 MHz、11.8 MHz

LPF：3.1 MHz、5.4 MHz、11.8 MHz、23.3 MHz；10 個帶通，關閉 - 旁路

范圍 2：118 MHz 至 190 MHz

圖像抑制：>80 dB（頻率范圍 130-185 MHz）；>60 dB（頻率范圍 118-130 MHz）

P1dB：-7 dBm（前置放大器關閉）；-17 dBm（前置放大器打開）

IP3：+21 dBm typ.（前置放大器關閉）；+7 dBm typ.（前置放大器打開）

輸入損壞電平：+34 dBm

SFDR：101 dB typ.（前置放大器關閉）；97 dB typ.（前置放大器打開）

噪聲系數：14 dB typ.（前置放大器關閉）；6 dB typ.（前置放大器打開）

MDS：-130 dBm typ. 150 MHz，500 Hz BW（前置放大器關閉）；-138 dBm typ. 150 MHz，500 Hz BW（前置放大器打開）

范圍 1 和范圍 2 的通用規格

LO 相位噪聲：-145 dBc/Hz @ 10 kHz

內部雜散：低于 -110 dBm

RSSI 精度：2 dB typ.

RSSI 靈敏度：-140 dBm

處理和記錄帶寬

20 kHz - 64 MHz（通過 USB 3.0）

在 USB 2.0 上為 20 kHz - 6.4 MHz

通過 1Gbps LAN 時為 20 kHz - 16 MHz

解調帶寬（選擇性）：1 Hz 至 64 kHz（以 1 Hz 為單位連續變化）

頻譜分析儀

輸入頻譜/瀑布圖，88/72 MHz BW，2.8 kHz RBW

DDC 頻譜/降水，64 MHz BW，1 Hz RBW

通道頻譜，64 kHz BW，1 Hz RBW

解調音頻，24 kHz BW，1 Hz RBW

ADC：16 位，210 MSPS

調諧穩定性：0.1 ppm（0 至 50 ℃）

天線輸入：2 x 50 Ω（SMA 連接器）

輸出：通過 USB/LAN 接口輸出 24/16 位數字化 I&Q 信號

接口：USB 3.0；USB 2.0；帶 PoE（以太網供電）的 1 Gbit 以太網

自我診斷：BIT（內置測試）信號和處理路徑。熱管理--溫度監控。

電源：10 W（12 V/800 mA）或 12 W（PoE - IEEE 802.3at）

工作溫度：0 至 55 ℃

尺寸：166 x 97 x 59 mm（6.5 x 3.8 x 2.3 英寸）

重量：811 g（28.6 盎司）

政府、軍事、監視、廣播監控、工業和要求苛刻的消費者應用
