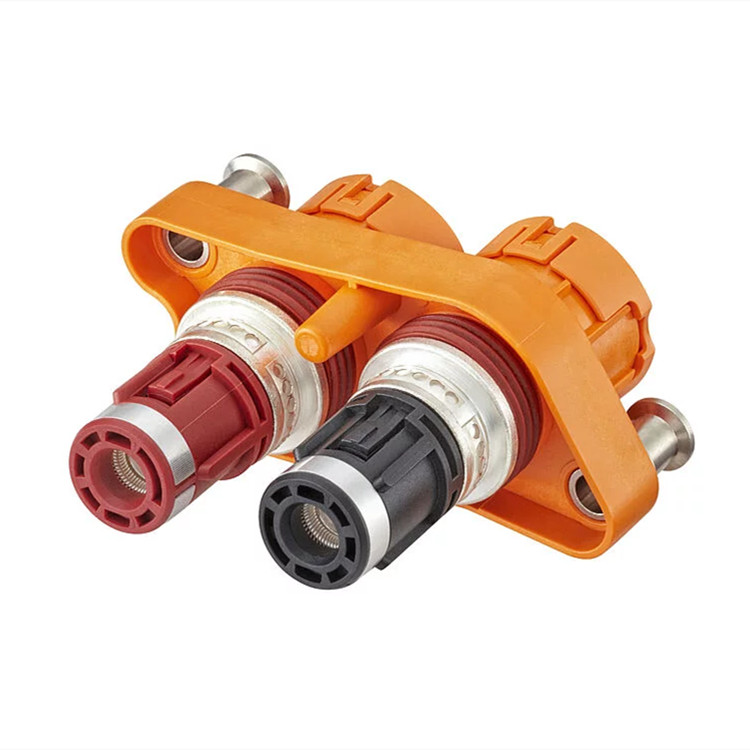

ROSENBERGER連接器HPK

羅森伯格 HPK 系統在 85 ℃、1000 V 及以下電壓條件下可達到 280 A (50 mm²)。HPK 連接器具有良好的振動和電流容量性能，適合典型的高壓電動汽車應用，例如電池、逆變器和 PDU 之間的連接，以及與電動機械的連接。該系列包括 1 芯、2 芯或 3 芯連接器，可與不同截面的銅或鋁電纜配合使用，以獲得較大的靈活性?？商峁┲笔胶托笔诫娎|連接器以及相應的接頭，可選配 HVIL（高壓互鎖）或/和 SVS（螺釘鎖定功能）。

產品范圍廣泛

高溫和振動性能

設計使這些系列更易于組裝，從而加快了工藝流程并提高了質量

帶或不帶 SVS（螺釘鎖定功能）的電纜連接器

電纜連接器 1 極、2 極（根據需要 3 極）

帶或不帶 SVS（螺釘鎖定功能）的電纜連接器

帶沖壓外接觸件和 PBT 材料的新版本

電纜組件

可選 HVIL

可采用不同軸線連接接頭

產地：德國

電流容量（直 50 mm²）：280 A

溫度：85 ℃

工作電壓：1000 V DC

測試電壓：3200 V DC

溫度范圍：-40 至 +140 ℃

IP 防護等級：符合 IP6K9K / IPX8 / IPXXD

IP 等級（未連接）：符合 IPXXB 標準

爬電距離（直線）：≥ 5.02 mm

間隙（直角）：≥ 8.9 mm

間隙（直線）：≥ 4.91 mm

間隙（直角）：≥ 9 mm

發動機振動：SG2（根據 LV），類似于 V1（根據 USCAR）

對接周期：≥ 50

橫截面：16 mm²、25 mm²、35 mm²、50 mm²

E-Machine、電池至 PDU、PDU 至電子機器
