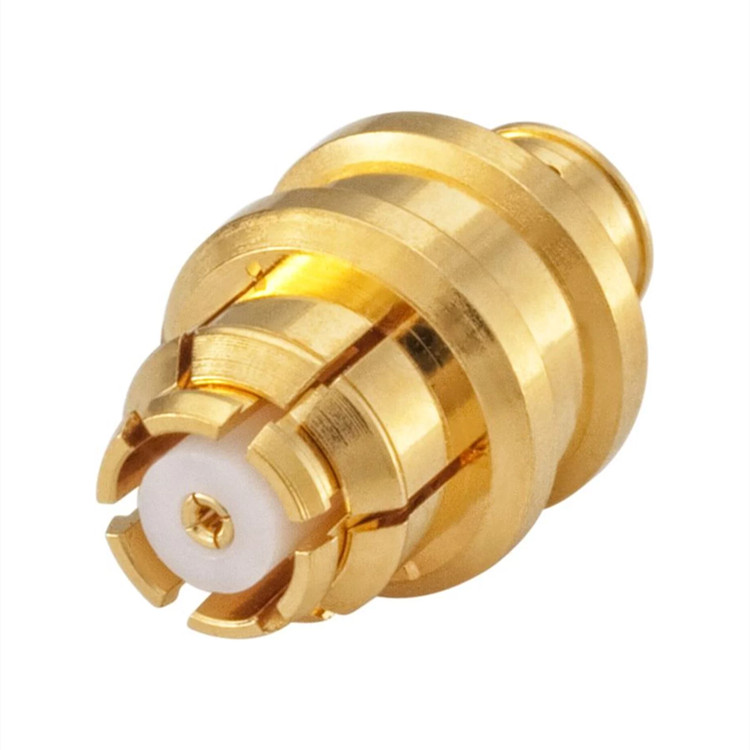

ROSENBERGER連接器SMP Infinity

ROSENBERGER SMP Infinity 是創(chuàng )新的高緊湊型 PCB 連接器系列，采用一步式鎖定機制，可為高達 40 GHz 的各種應用提供高性能。該系列可提供電纜、PCB 和隔板連接器，以及測試適配器和電纜組件。

一步式鎖定機制--插入力小，類似于 SMP 有限制動類型

帶預裝內導體的一體式連接器

尺寸小 - 比標準 SMA 螺釘型小 40 %

斷開連接 - 一種工具可用于水平和垂直斷開連接

盡管保持力很高，但仍能快速輕松地斷開連接

可采用卷帶包裝方式進行自動裝配，成本效益高

PCB 連接器（焊接、SMD）

電纜連接器

面板連接器

測試適配器

電纜組件

產地：德國

阻抗：50 Ω

接口符合標準：羅森伯格 SMP Infinity

頻率范圍：DC 至 40 GHz

回波損耗：≥ 25 dB @ DC 至 15 GHz；≥ 18 dB @ 15 至 40 GHz

功率：100 W @ 2.2 GHz @ 25 ℃

軸向偏差：± 1 mm

徑向偏差：4°

配接周期：≥ 500

鎖定機制：卡入式

典型插入損耗：0,05 x√f GHz

射頻泄漏：-92 dB @ 18 GHz

鎖定套筒 - 保持力：高達 400 N

低插入力：≤ 45 N

配接周期：≥ 500

高溫范圍：-65 至 +155 ℃

SMP Infinity 適用于多種復雜的 PCB 應用，與電信、測試與測量、工業、國防或航空航天應用中的 SMP 系列類似
