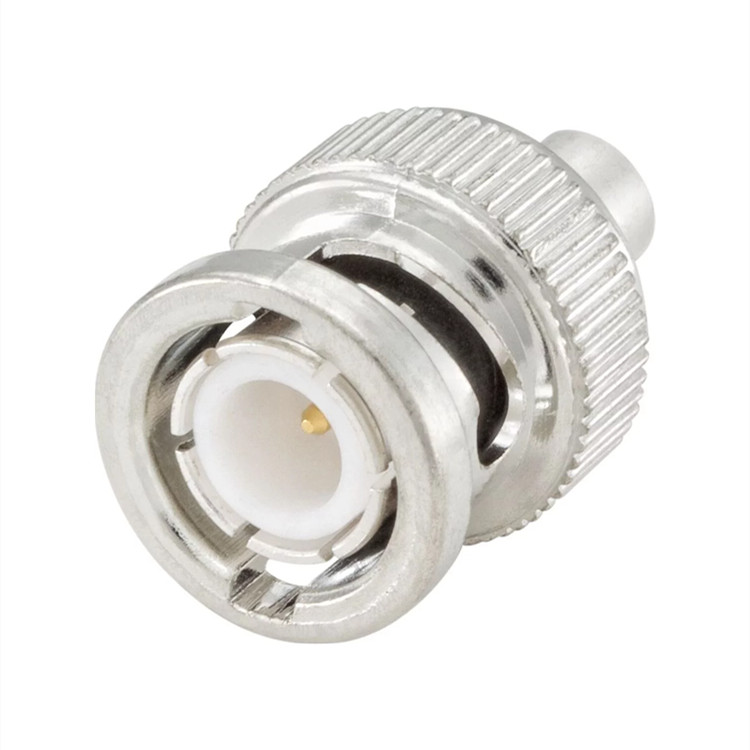

ROSENBERGER同軸連接器BNC (50 Ω)

ROSENBERGER BNC同軸連接器采用雙螺栓卡口鎖定機制，連接簡便、快速、可靠，主要應用于實驗室、數據系統和電信應用。

50 Ω 阻抗

50 Ω 和 75 Ω 連接器可互配

配接周期 ≥ 500

卡口鎖定機制

接口符合 IEC 61169-8、MIL-PRF-39012、CECC 22120 標準

頻率范圍 DC 至 10 GHz（Max），DC 至 4 GHz（可選）

回波損耗（直電纜連接器） ≥ 20 dB（典型值）

卡口式鎖定裝置 - 連接簡便、快速、可靠

高拉力

50 Ω 型號，Max頻率可達 10 GHz

75 Ω 型號，Max頻率可達 4 GHz

電纜連接器

面板連接器

電纜組件

適配器

終端

附件

產地：德國

阻抗：50 Ω

頻率范圍：直流至 10 GHz（Max）；直流至 4 GHz（可選）

回波損耗（直電纜連接器）：≥ 20 dB（典型值）

插入損耗：≤ 0.1 x √f [GHz] dB

絕緣電阻：≥ 5 GΩ

中間接觸電阻：≤ 1.5 mΩ

外接觸電阻：≤ 1 mΩ

測試電壓：1500 V rms

工作電壓：400 V rms

功率處理：80 W @ 2 GHz

配接周期：≥ 500

中間觸點軸向俘獲力：≥ 27 N

溫度范圍：-65 至 +165 ℃

熱沖擊：MIL-STD-202，Method 107，Condition B

耐腐蝕性：MIL-STD-202，Method 101，Condition B

防潮性：MIL-STD-202，Method 106

振動：MIL-STD-202，Method 204，Condition B

沖擊：MIL-STD-202，Method 213，Condition G

Max焊接溫度（PCB 連接器）：IEC 61760-1，+260 ℃ 10 秒

適用于半剛性和柔性電纜、無線電、視頻和音頻技術、示波器和測量?jì)x器實驗室、數據系統和電信應用
