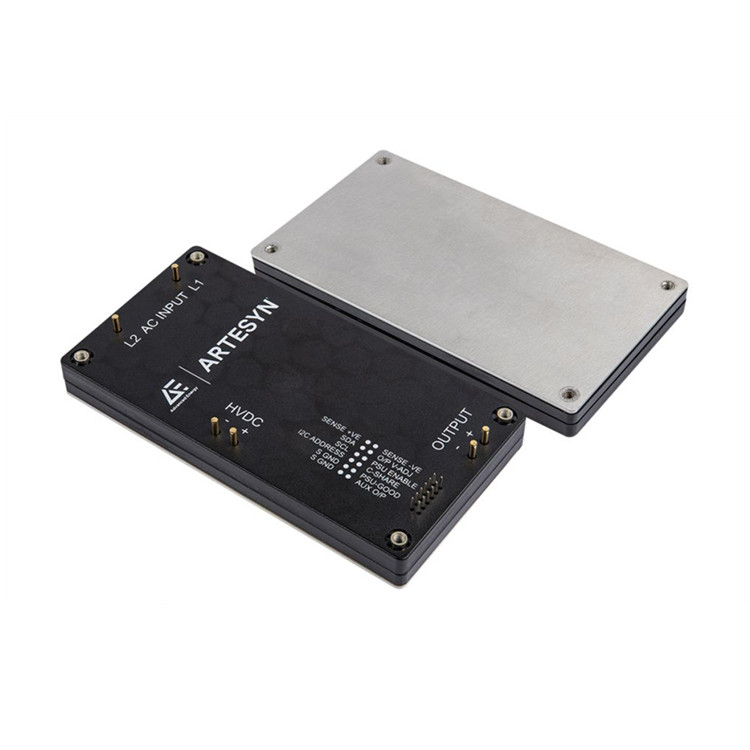

ARTESYN全磚電源模塊AIF42BAC-01N

AIF42BAC-01N 系列全磚模塊可接受 90 至 264 VAC 寬交流輸入。該模塊的額定功率為 504 W，具有 93% 的高轉換效率，可提供 12 VDC 的標稱隔離輸出電壓和 10 V 的輔助輸出。全磚外形尺寸為 2.4 x 4.6 英寸，高度僅為 0.55 英寸，符合行業標準。該系列模塊尤其側重于提供接觸冷卻應用，如 I.P. 密封應用，其中電源轉換器位于應用的 I.P. 密封外殼內。該系列模塊的功能和特性（如內部浪涌限制、有功電流共享、輔助輸出和 PMBus）使其在應用中易于使用，并更大限度地減少了外部元件要求。

• 輸入浪涌，內部浪涌限制
• 控制 PMBus 接口
• 控制輸出電壓感應
• 控制有功電流分擔
• 控制 PSU 啟用
• 控制 PSU-Good 信號

產地：美國

輸入電壓：90 - 264Vac

輸入電壓頻率：47 Hz至 63 Hz

輸出噪聲：max.120mV pk-pk（12V 版本）

輸出電壓：12 V

輸出電流：42 A

輔助輸出：10 V，250 mA

保持高壓：380 VDC

控制輸出電壓調節：-20% 至 +10% Vout

輸入至輸出隔離：4000Vdc

輸入至底板隔離：2500Vdc

輸出至底板隔離：100Vdc

低線輸入效率：>91.5%

并聯單元能力：多達 10 個單元

基板功率：100（熱降額 100 攝氏度時）

高壓輸入效率：>93.5%

工作溫度：-40 至 +85°C

100°C 底板

存儲溫度：-40 至 +105°C

濕度（非冷凝）：95% 相對濕度
