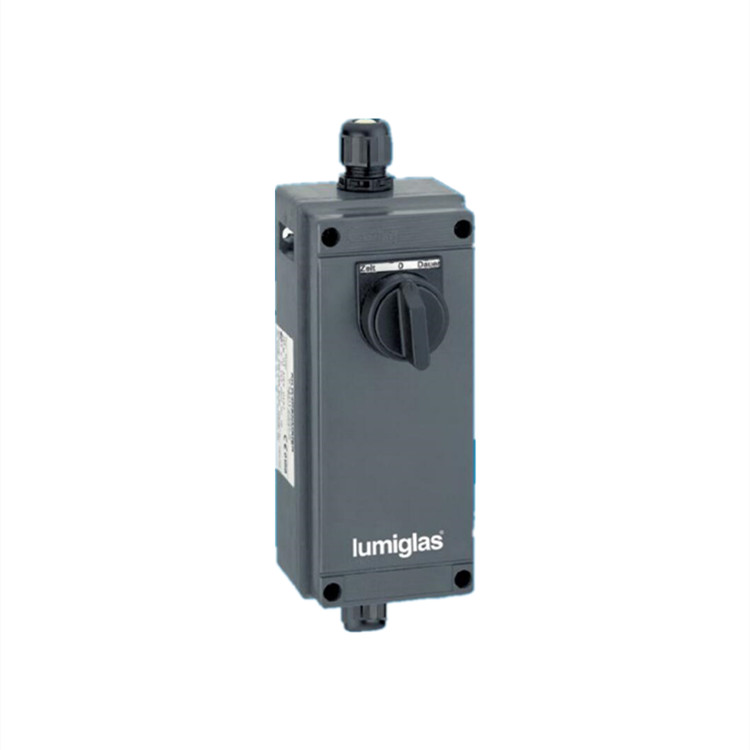

LUMIGLAS按鈕Ex-Bereich

外置式按鈕，適用于危險區域的 Lumistar 燈具和其他電氣設備。Lumistar 按鈕可實現與時間無關的負載控制，例如過程序列照明；控制燈具或其他負載中的定時器模塊。針對不同的應用，按鈕可設置為雙面瞬時/瞬時動作或單面瞬時動作和單面閉鎖（開關功能 - 長久照明）。根據型號的不同，在使用內部定時器或調光模塊時，按鈕與燈具之間的電纜長度可達 5 米。用戶（如燈具）的電源通過按鈕外殼上現有的接線端子實現。按鈕連接在用戶的供電線路上。M20x1.5 電纜接頭須使用直徑為 6-13 mm 的電纜。須遵守 DIN EN 60079-14 的有效安裝規定。連接時須擰開外殼蓋。 外殼蓋上有連接圖。 電氣連接完成后，須擰緊外殼蓋，確保密封良好。保險絲保護：須根據連接電纜在外部安裝備用保險絲。

適用于危險區域

雙/單面瞬時動作

密封良好

保險絲保護

1 電纜接頭 M20x1.5

2 公司標簽

3 型號牌

4 防爆外殼

5 開關（瞬時）

6 端部支架

7 接線板

8 粘貼標簽（接線圖）

產地：德國

歐盟型式檢驗證書：EX II 2G Ex db eb llC T6 Gb；EX II 2D Ex tb IIIC T80 ℃ Db

爆炸類別：IIC 和 IIIC

溫度等級：T6 或 T80 ℃

防護等級：IP66

符合標準：EN 60529/DIN VDE 0470 Part 1

工作電壓 AC/DC：可選 230 至 240 V；115 至 120 V；24 V

環境溫度：-20 至 +40 ℃

連接：Max 2.5 mm²，細絞線

外殼：聚酯樹脂 (GF)

沼氣生產、化工、化妝品生產、石化工業、食品工業、釀酒廠、能源生產商、水供應商和污水處理廠、海事等
