BURKERT光學傳感器MS08

MS08 型傳感器是一種光學傳感器，用于測量 254 nm紫外線范圍內的吸收率。該傳感器可用于檢測水中的溶解有機物，從而確保飲用水生產的高度安全性。SAK 254 和濁度 530 值以及 TOCeq、BODeq 和 CODeq 均可通過特定應用相關性進行測量。測量原理是在 254 nm 和 530 nm 波長范圍內進行光學吸收測量，用于濁度補償，通過 2 個 LED 和一個檢測器來實現。光路長度針對飲用水進行了優化，但生產商也可根據需要進行調整。

254 nm紫外線吸收測量

監測飲用水中的溶解有機物

EDIP 傳感器：與 8905/8906 型測量系統兼容

采用紫外線 LED 技術，傳感器使用壽命長

nm涂層玻璃，減少維護

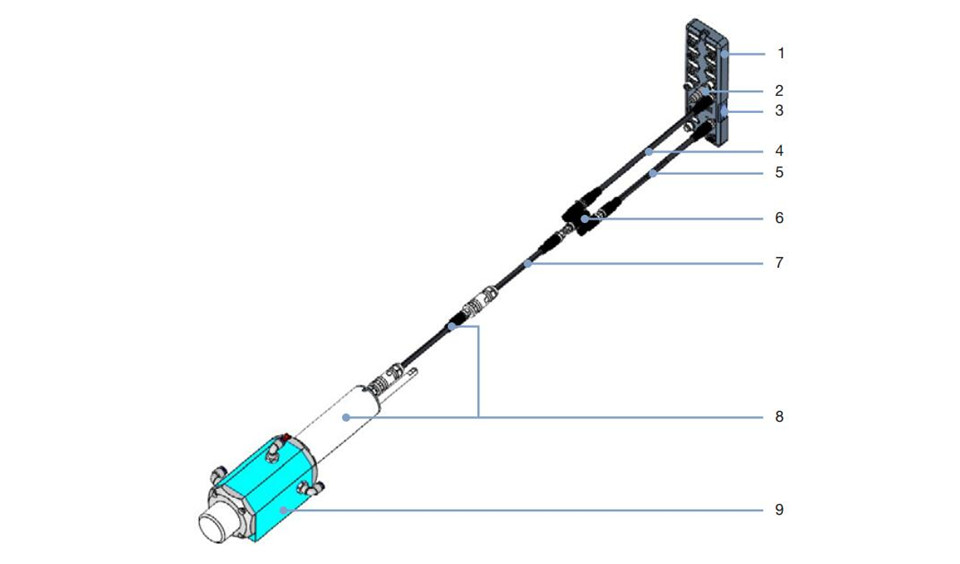

1 büS 接口

2 終端電阻 120 Ω（如需要）

3 用于保存設備特定設置的微型 SD 卡

4 büS/CANopen 屏蔽電纜，1 米長，帶 5 針 M12 插頭和 5 針 M12 插座

5 以太網屏蔽電纜，長 1 米，帶兩個 4 針 M12 插頭

6 屏蔽 Y 型分配器，帶 8 針 M12 插座 Y 型編碼 +4 針 M12 插座 D 型編碼 +5 針 M12 插頭 A 型編碼

7 屏蔽適配器電纜，1 米長，帶 8 針 M12 插頭和插座

8 帶連接電纜的光度計，2 米長，帶 8 針 M12 A 型編碼插座

9 測量室（流動池）

SAK 254 光度計 572114

測量室（流動池） 572116

büS 接口 572118

微型 SD 卡 774087

水采樣軟管 4/6 mm 5 m 567793；10 m 567701；25 m 567794

軟管連接支架，¼"管 4/6 mm 782348

過濾器，100 微米 772703

減壓器 772437

氣泡捕捉器 568492

產地：德國

光度計：外殼由不銹鋼制成 (1.4571/1.4404)

流動池：外殼由 POM 制成；密封件由 NBR 制成；螺釘由不銹鋼 316 (A4) 制成

büS 接口：前殼體由 PC（聚碳酸酯）制成；后殼體由天然聚氨酯模塑化合物制成

插頭連接和電纜：電纜由 PUR 制成；壓鑄鋅壓蓋，啞光鍍鎳

兼容性：與 8905 型在線分析系統兼容

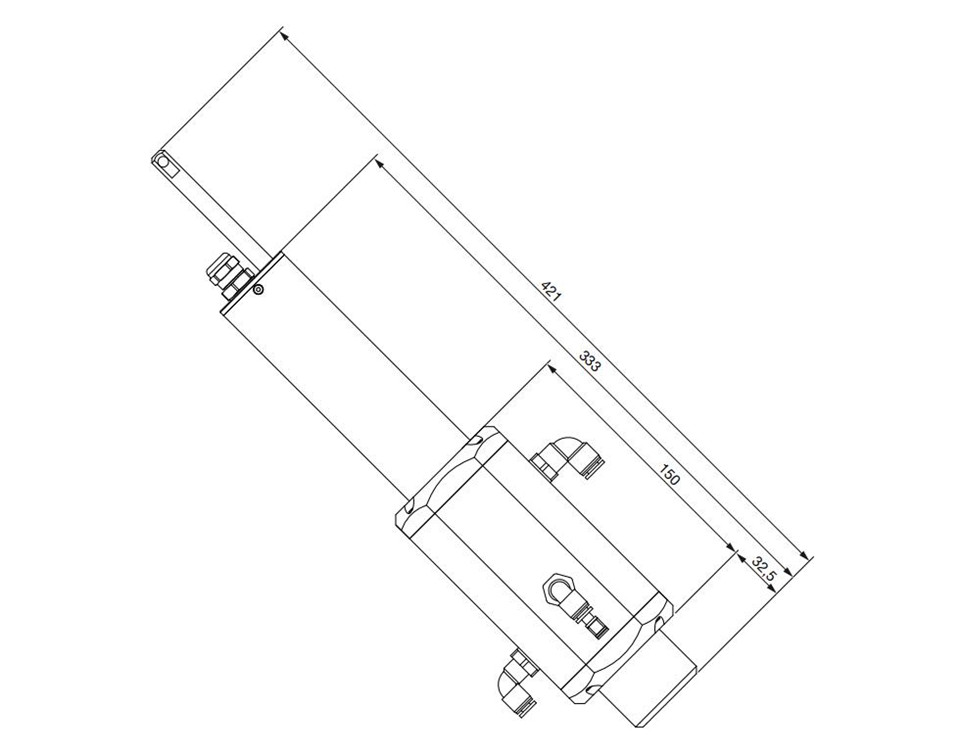

光度計（長 x 寬）：333 x 48.3 mm

路徑長度：50 mm

流動池：150 x 65 x 65 mm

büS 接口：210 x 65 x 18 mm

光度計重量：約 2.3 kg

流動池重量：約 0.8 kg

büS 接口重量：約 0.4 kg

光源：2 個 LED（254 nm，530 nm）

探測器：光電二極管

測量原理：衰減、透射

光路：50 mm（根據要求提供其他光路）

測量媒介：SAK₂₅₄（光譜吸收系數）；COD_eq；BOD_eq；TOC_eq,；Turb₅₃₀

測量范圍：路徑長度 50 mm

SAK₂₅₄：0.10 至 30 l/m

COD_eq：0.15 至 45 mg/l

BOD_eq：0.05 至 15 mg/l

TOC_eq,：0.06 至 20 mg/l

Turb₅₃₀：0.4 至 40 FAU

補償：530 nm波長處的濁度

數據記錄器

büS 接口：Micro SD 卡（不含），用于存儲設備參數、配置和方便更換光度計

維護：校準/維護周期：24 個月

SAK 測量

測量偏差：測量范圍末端 0.2 %

測量間隔：≥ 10 秒

響應時間 (t₁₀₀)：10 秒

光度計：≤ 1 W

büS 接口：≤ 2 W（模塊本身）

電流büS 接口

Max 輸入電流：4 A，通過 X4（M12，A 型編碼，插頭）供電

Max輸出電流 輸出電流：4 A（通過 X4 供電）

輸出光度計：以太網 (TCP/IP)

büS 接口：Bürkert büS

液體 無顆粒水：飲用水、工業用水

液體樣品溫度：+2 至 +40 ℃

液體樣品的壓力

僅光度計：3 bar

帶流量計：≤ 1 bar

液體樣品流速

帶流量計：2 至 4 l/min

液樣流速：0.1 至 10 m/s

相對濕度：≤ 90 %，無冷凝

海拔高度：Max 2000 米

運行條件：連續運行

設備移動性：固定安裝

光度計：IP68，符合 IEC/EN 60529、NEMA 6P 標準

büS 接口：IP65、IP67 和 IP69k，符合 EN/IEC 60529 標準（連接電纜并對未使用的連接使用保護帽）

電纜：IP65、IP67，符合 EN/IEC 60529 標準

安裝類別：I 類，符合 UL/EN 61010-1 標準

污染等級：2 級，符合 UL/EN 61010-1 標準

用于檢測水中的溶解有機物
