BURKERT流量控制系統8735

8735 型是模塊化經濟型多通道氣體流量控制系統的基礎。半標準化的模塊化系統由可根據要求靈活組合的組件組成。氣體熱式質量流量控制器/流量計（MFC/MFM）是其核心部件。因此，8735 型可實現定制解決方案，而不會(huì )產生較長的開發時間和開發成本。8735 型多通道 MFC/MFM 系統適用于多控制系統和高流量的應用。例如，用于光譜分析或氣相色譜分析的實驗室分析儀。

標稱流量范圍從 0.01 l/min到 20 l/min

測量和重復精度高

響應時間很快

可配置 2 至 8 個通道

無需開發即可定制系統

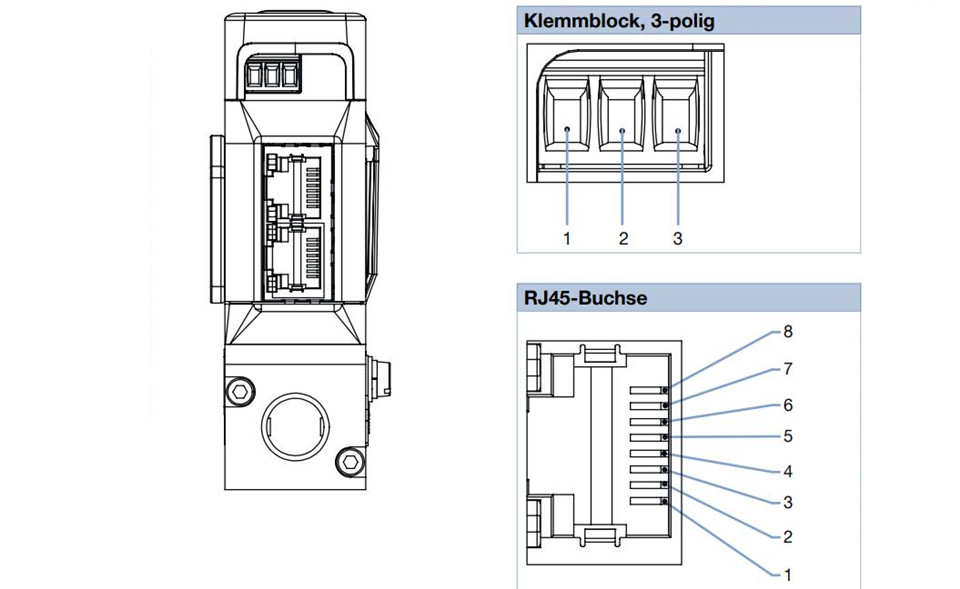

1 未連接

2 接地

3 24 V

4 未連接

5 未連接

6 RS485-Y，半雙工：與針腳 9 橋接

7 RS485-Z，半雙工：與針腳 8 橋接

8 RS485-B

9 RS485-A

用于連接 Bürkert Communicator 軟件的 USB büS 接口套件 1（8923 型）：包括連接電纜（M12 和微型 USB）、帶集成終端電阻器的連接棒、電源和軟件訂購號：772426

用于連接 Bürkert Communicator 軟件的 USB büS 接口套件 2（8923 型）：包括 büS 棒、連接 M12 插頭的連接電纜、用于 büS 服務接口和 Y 型分配器的 M12 至 micro USB 連接電纜，電纜長度：0.7 m訂購號：772551

適配器電纜 M12 至 JST，5 針訂購號：696400

適配器電纜 M12 至 CANopen 終端，5 針訂購號：584765

適配器電纜 D-Sub，至絞線，電纜長度：5 m訂購號：580882

連接電纜 D-Sub 9 至絞線，10 m訂購號：580883

接口的設備描述文件

Bürkert Communicator 軟件

產地：德國

密封件：FKM 或 EPDM（取決于氣體）

流體：PPS、1.4404/316L 不銹鋼或其他材料

MFM 基座：鋁

系統基座：鋁或不銹鋼

三通道 MFC 系統總重量：約 750 g

標稱流量范圍 (QN)：0.05 至 20 l/min（N₂）

Max工作壓力（超壓至大氣壓）

MFM：6 bar

對于 MFC，Max工作壓力取決于介質和閥門的公稱尺寸。

測量精度：全量程的 ± 1.5 % 全量程的 ± 0.3 % （校準條件下）

重復性：全量程的 ± 0.15 %

測量范圍：1:50（可根據要求提高）

穩定時間 (t₉₅%)：< 700 ms（無輸出濾波器時<100 ms）

執行器（比例閥）：2871 型（靜止時關閉）

工作電壓：24 V DC（標準電子設備）

功耗：通常為 8 W（3 通道 MFC 系統）

對于 MFC 系統，取決于受控系統的數量和閥門的功耗

殘余紋波：± 2 %

電壓容差：± 10 %

büS/CANopen/I²C 變體：終端塊，5 針

Modbus RTU 變體：D-Sub 9

工作介質：空氣、氧氣、氮氣、氬氣、甲烷（≤ 20 l/min）

氫氣、氦氣（≤ 70 l/min）

二氧化碳（≤ 10 l/min）

丙烷（≤ 6 l/min）

校準介質：工作氣體或空氣

介質溫度：0 至 +50 ℃

管路連接：G ?、NPT ?（其他可根據要求提供）

數字通訊接口：I²C、büS/CANopen、Modbus RS485/RTU 列表 0 和列表 1

防護等級：IP00

安裝位置：水平或垂直

環境溫度：0 至 +50 ℃

軟件：Bürkert Communicator

多控制系統和高流量的應用、用于光譜分析、氣相色譜分析的實驗室分析儀等
