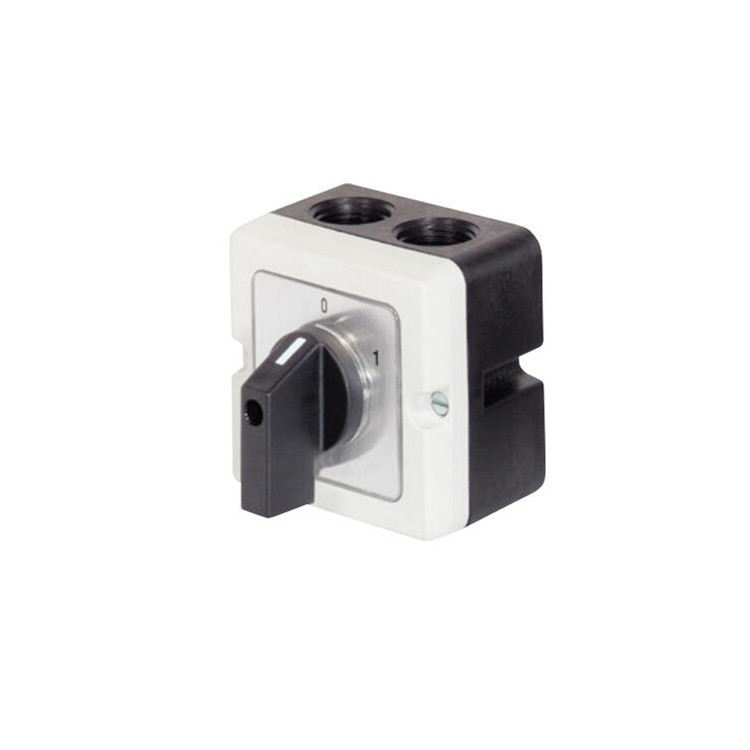

BENEDICT壓封開關N20

開關采用防碎模制外殼，適合壁掛或安裝在機器上。開關的標準外殼為淺灰色，配有方形前板、銀底黑字和黑色儀表手柄。許多外殼還可以采用其他顏色或組合。無法附加矩形標簽。外殼下部有 4 個電纜接頭開口。在所有模制外殼中均可安裝兩個相互連接的絕緣端子，用于連接保護導體（后綴為 +PE）。在標準型號中，除 SMA 開關配有灰色撥動手柄外，其他開關均配有黑色線槽手柄或儀表手柄 (M10H - N33F)。由 2 或 3 個開關柱組成的 L 型開關配有黑色手輪。根據要求，開關可配備其他手柄，日后也可輕松更換。所有開關手柄都有一個插入件，用于固定手柄相對于開關軸的位置。該插件可用于 8 個不同的位置（每個位置偏移 45°），因此每個開關位置可旋轉 45°。

淺灰色壓制封裝

防護等級 IP40

開關單元Max數量6

產地：奧地利

連接橫截面

實心或絞合：1.5 至 6 mm²

細絞線：1.5 至 4 mm²

帶卡套的細絞線：1.5 至 4 mm²

每個端子可夾緊的導線：2

夾緊螺釘：M 4

擰緊扭矩：1.2 至 1.8 Nm；11 至 16 lb.inch

短路保護

Max 保險絲，gL (gG)︰ 35 A

額定短時耐受電流（1 秒電流）：400 A

額定短路電流：10 kAeff

負載持續時間 3 秒：200 A；10 秒：130 A

數值僅適用于已 30 秒：85 A

觸點閉合 60 秒：65 A

AC21A 電源損耗：32 A

每極損耗：1.1 W

切換電容性負載

Max分斷能力高達 500 V：300 A

家庭、商業、工業用電設備、電源分配、短路保護、過載保護、燈光控制、電器開關、定時控制等
