激光二極管的介紹

激光二極管包括單異質結（SH）、雙異質結（DH）和量子阱（QW）激光二極管。量子阱激光二極管具有閾值電流低，輸出功率高的優點，是市場應用的主流產品。同激光器相比，激光二極管具有效率高、體積小、壽命長的優點，但其輸出功率?。ㄒ话阈∮?mW），線性差、單色性不太好，使其在有線電視系統中的應用受到很大限制，不能傳輸多頻道，高性能模擬信號。在雙向光接收機的回傳模塊中，上行發射一般都采用量子阱激光二極管作為光源。

激光二極管的工作過程

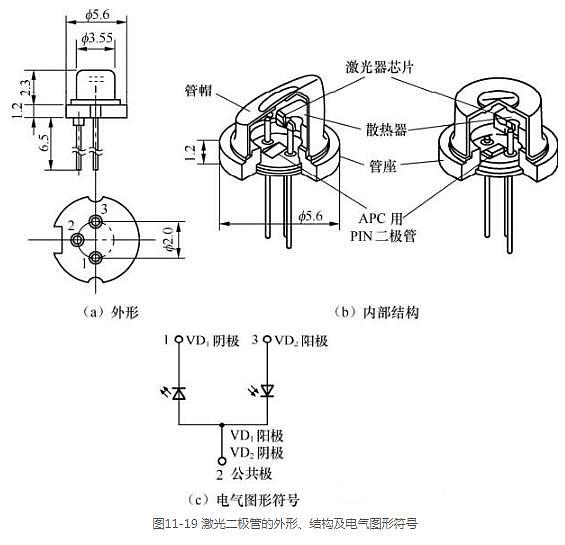

半導體激光二極管TOLD9211的工作波長為670mm，屬于可見光范疇，故又稱為紅光半導體激光二極管。其外形如圖11-19（a）所示，內部構造如圖11-19（b）所示，電氣圖形符號如圖11-19（c）所示。射出激光的VD1的陰極電極與引腳①相連，陽極及管殼與引腳②連接。除此之外，與VD1一起還有一個接收其激光的光電二極管VD2，其陰極與陽極分別由引腳②和③引出。

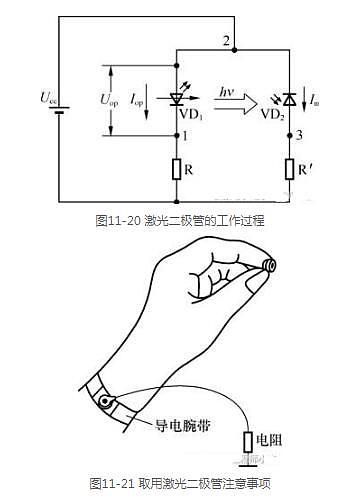

激光二極管的工作過程如圖11-20所示，對VD1來說是正向接法，對VD2來說是反向接法，引腳②接正電位;與VD1串聯的限流電阻R控制VD1的工作電流Iop，也就是控制管子的發光功率;VD2受光后轉換出的光電流Im在串聯電阻R′上的電壓信號反映出發射光功率的大小，因此添加反饋控制電路即可達到穩定輸出光功率的目的。VD1和VD2封在一個管殼內是激光二極管的特點。

激光二極管使用注意事項

①防靜電：在拿取管子或焊接引腳時，手一定要帶上接地腕帶（腕帶串接1MΩ電阻接地，如圖11-21所示，防止人體所帶靜電擊壞管子。

②焊接：焊接時，電烙鐵的外殼應接地，最好將電源插頭從插座上拔下來。焊接時間要短（最大焊接溫度260℃，焊接時間小于5s），一次焊不牢隔一定時間后可再焊一次。

③工作電流：調整時不要使其超過最大值，亦不能有過沖電流。防止調整中的斷線情況，否則會(huì )燒壞管子。交、直流工作均可，但峰值均不得超過最大值。

④如不需監控輸出，亦可不用VD2。

⑤防止激光光束傷害眼睛：激光器工作時，不得直接或通過反射觀看光源，否則會(huì )傷害眼睛。按國際慣例，激光器上應粘貼警告標簽。
