主回路

主回路主要由三相或單相整流橋、平滑電容器、濾波電容器、IPM逆變橋、限流電阻、接觸器等元件組成。其中許多常見故障是由電解電容引起。電解電容的壽命主要由加在其兩端的直流電壓和內部溫度所決定，在回路設計時已經選定了電容器的型號，所以?xún)炔康臏囟葘﹄娊怆娙萜鞯膲勖饹Q定作用。電解電容器會(huì )直接影響到變頻器的使用壽命，一般溫度每上升10 ℃，壽命減半。因此一方面在安裝時要考慮適當的環境溫度，另一方面可以采取措施減少脈動電流。采用改善功率因數的交流或直流電抗器可以減少脈動電流，從而延長電解電容器的壽命。

在電容器維護時，通常以比較容易測量的靜電容量來判斷電解電容器的劣化情況，當靜電容量低于額定值的80%，絕緣阻抗在5 MΩ以下時，應考慮更換電解電容器。

典型故障

故障現象：變頻器在加速、減速或正常運行時出現過電流跳閘。

首先應區分是由于負載原因，還是變頻器的原因引起的。如果是變頻器的故障，可通過歷史記錄查詢在跳閘時的電流，超過了變頻器的額定電流或電子熱繼電器的設定值，而三相電壓和電流是平衡的，則應考慮是否有過載或突變，如電機堵轉等。在負載慣性較大時，可適當延長加速時間，此過程對變頻器本身并無損壞。若跳閘時的電流，在變頻器的額定電流或在電子熱繼電器的設定范圍內，可判斷是IPM模塊或相關部分發生故障。首先可以通過測量變頻器的主回路輸出端子U、V、W， 分別與直流側的P、N端子之間的正反向電阻，來判斷IPM模塊是否損壞。如模塊未損壞，則是驅動電路出了故障。如果減速時IPM模塊過流或變頻器對地短路跳閘，一般是逆變器的上半橋的模塊或其驅動電路故障；而加速時IPM模塊過流，則是下半橋的模塊或其驅動電路部分故障，發生這些故障的原因，多是由于外部灰塵進入變頻器內部或環境潮濕引起。

控制回路

控制回路影響變頻器壽命的是電源部分，是平滑電容器和IPM電路板中的緩沖電容器，其原理與前述相同，但這里的電容器中通過的脈動電流，是基本不受主回路負載影響的定值，故其壽命主要由溫度和通電時間決定。由于電容器都焊接在電路板上，通過測量靜電容量來判斷劣化情況比較困難，一般根據電容器環境溫度以及使用時間，來推算是否接近其使用壽命。

電源電路板給控制回路、IPM驅動電路和表面操作顯示板以及風扇等提供電源，這些電源一般都是從主電路輸出的直流電壓，通過開關電源再分別整流而得到的。因此，某一路電源短路，除了本路的整流電路受損外，還可能影響其他部分的電源，如由于誤操作而使控制電源與公共接地短接，致使電源電路板上開關電源部分損壞，風扇電源的短路導致其他電源斷電等。一般通過觀察電源電路板就比較容易發現。

邏輯控制電路板是變頻器的核心，它集中了CPU、MPU、RAM、EEPROM等大規模集成電路，具有很高的可靠性，本身出現故障的概率很小，但有時會(huì )因開機而使全部控制端子同時閉合，導致變頻器出現EEPROM故障，這只要對EEPROM重新復位就可以了。

IPM電路板包含驅動和緩沖電路，以及過電壓、缺相等保護電路。從邏輯控制板來的PWM信號，通過光耦合將電壓驅動信號輸入IPM模塊，因而在檢測?？斓耐瑫r(shí)，還應測量IPM模塊上的光耦。

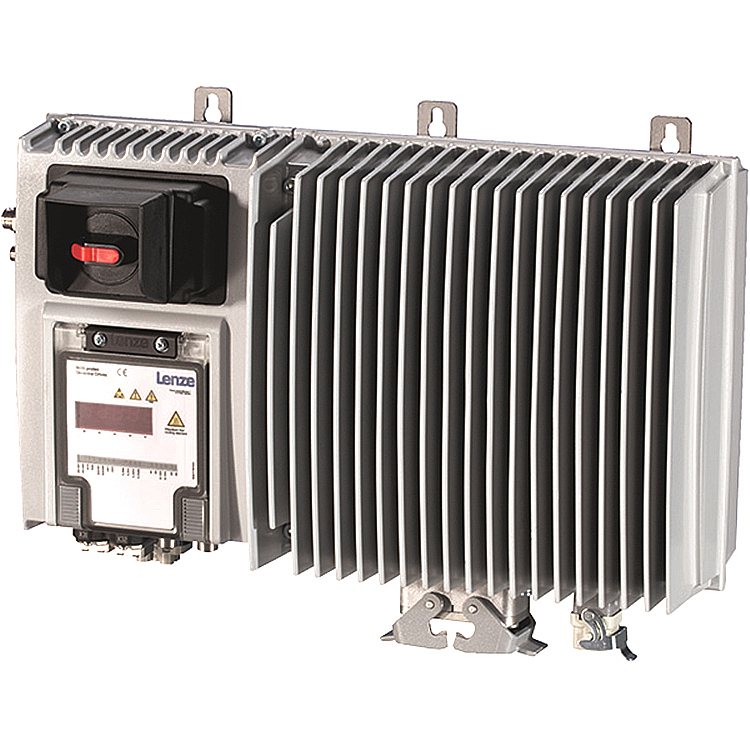

冷卻系統

冷卻系統主要包括散熱片和冷卻風扇。其中冷卻風扇壽命較短，臨近使用壽命時，風扇產生震動，噪聲增大最后停轉，變頻器出現IPM過熱跳閘。冷卻風扇的壽命受陷于軸承，大約為10000～35000 h。當變頻器連續運轉時，需要2～3年更換一次風扇或軸承。為了延長風扇的壽命，一些產品的風扇只在變頻器運轉時而不是電源開啟時運行。

電磁感應

如果變頻器周?chē)嬖诟蓴_源，它們將通過輻射或電源線侵入變頻器的內部，引起控制回路誤動作，造成工作不正?；蛲C，嚴重時甚至損壞變頻器。減少噪聲干擾的具體方法有：變頻器周?chē)欣^電器、接觸器的控制線圈上，加裝防止沖擊電壓的吸收裝置，如RC浪涌吸收器，其接線不能超過20 cm；盡量縮短控制回路的配線距離，并使其與主回路分離；變頻器控制回路配線絞合節距離應在15 mm以上，與主回路保持10 cm以上的間距；變頻器距離電動機很遠時（超過100 m），這時一方面可加大導線截面面積，保證線路壓降在2%以?xún)?，同時應加裝變頻器輸出電抗器，用來補償因長距離導線產生的分布電容的充電電流。變頻器接地端子應按規定進行接地，必須在專用接地點可靠接地，不能同電焊、動力接地混用；變頻器輸入端安裝無線電噪聲濾波器，減少輸入高次諧波，從而可降低從電源線到電子設備的噪聲影響；同時在變頻器的輸出端也安裝無線電噪聲濾波器，以降低其輸出端的線路噪聲。

安裝環境

變頻器屬于電子器件裝置，對安裝環境要求比較嚴格，在其說明書中有詳細安裝使用環境的要求。在特殊情況下，若確實無法滿足這些要求，必須盡量采用相應抑制措施：振動是對電子器件造成機械損傷的主要原因，對于振動沖擊較大的場合，應采用橡膠等避振措施；潮濕、腐蝕性氣體及塵埃等將造成電子器件銹蝕、接觸不良、絕緣降低而形成短路，作為防范措施，應對控制板進行防腐防塵處理，并采用封閉式結構；溫度是影響電子器件壽命及可靠性的重要因素，特別是半導體器件，應根據裝置要求的環境條件安裝空調或避免日光直射。

除上述幾點外，定期檢查變頻器的空氣濾清器及冷卻風扇也是非常必要的。對于特殊的高寒場合，為防止微處理器因溫度過低不能正常工作，應采取設置空氣加熱器等必要措施。
