產品介紹

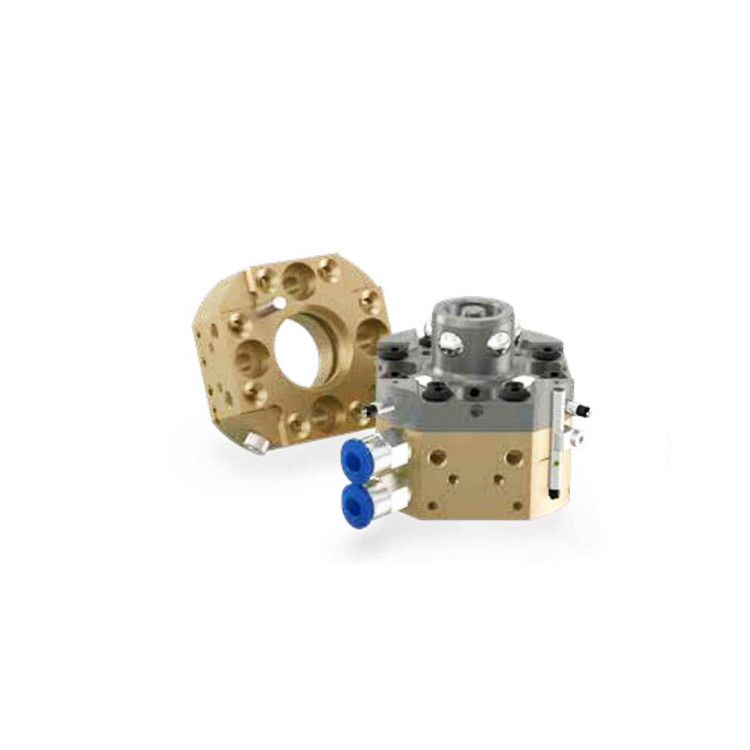

靈活可靠的耐磨模塊和部件，可用于介質、數據和能源傳輸。史陶比爾機器人工具快換系統可以準確地集成到所有機器人控制的生產過程中。此系統特點是即使多次對接和更換，也能保證低磨損和長期可靠性。MPS工具快換系統可與信號、電源、大電流，以及用于液壓真空和物料傳輸的模塊一起使用。
性能特點
堅固耐用，效率高
RFID模塊，用于工具編號或數據存儲
緊湊的電氣模塊，可實現靈活的數據和信號傳輸
ROK 氣動模塊, 截止閥
選型指南
MPS 015：節圓直徑 Ø 31.5 mm；負載 10 kg
MPS 025：節圓直徑 Ø 40 mm；負載 20 kg
MPS 035：節圓直徑 Ø 50 mm；負載 35 kg
MPS 055：節圓直徑 Ø 63 mm；負載 55 kg
可選功能與配件
2x 推入式鎖緊軟管-Ø 4 mm
技術參數
|
產地 |
瑞士 |
|
Max靜態力矩 |
15 Nm |
|
Max動態力矩 |
52 Nm |
|
Max負載 |
10 kg |
|
Max斥力 |
4 kN |
|
Max連接力 |
4 kN |
|
Max側向力 |
2 kN |
|
節圓直徑 (PCD)機器人轉接法蘭 |
ISO 9409-1-31.5-4-M5 |
|
高度（連接狀態） |
46 mm |
|
重量 - 機器人側 |
0.26 kg |
|
重量-工具側(包括轉接器) |
0.14 kg |
|
壓縮空氣連接方式 |
推入式鎖緊軟管-Ø 4 mm |
|
工作壓力 |
0.45 至 1.0 MPa；0.03 NI/ cycle 在 0.6 MPa時 |
|
工作溫度 |
0 至 +50 ℃ |
|
集成直通端口 |
8 x M 5 |
|
重復精度 |
+/- 0,0015 mm |
|
系統狀態查詢 |
鎖緊/解鎖/連接 |
|
緊急解鎖 |
有 |
|
驅動介質失效時的防護裝置 |
有，采用壓縮彈簧 |
|
模數位數 |
4 |
產品尺寸
產品應用
適合于各種應用類型的機器人手臂末端工具解決方案
