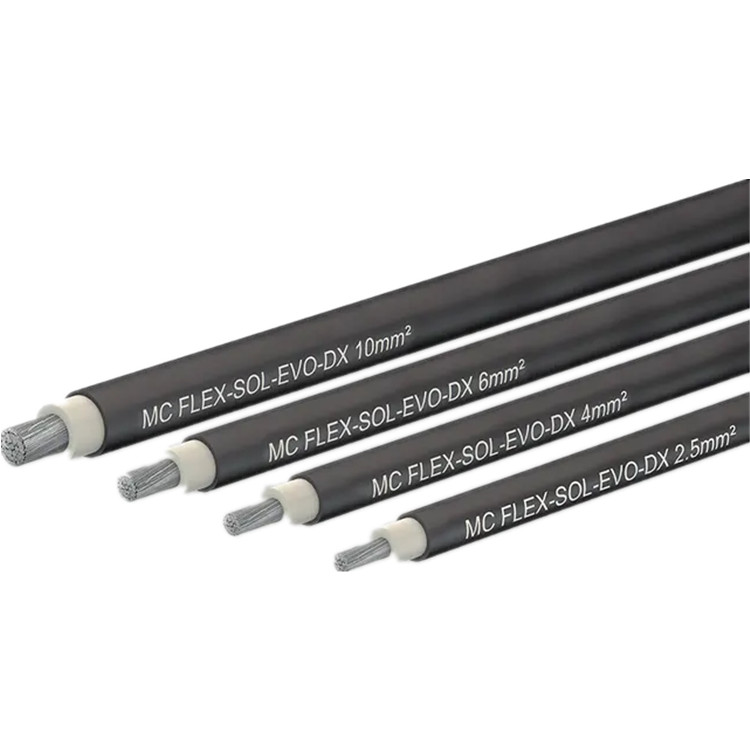

STAUBLI電纜FLEX-SOL-EVO-DX 2,5/14AWG
- 品牌：STAUBLI
- 型號：FLEX-SOL-EVO-DX 2,5/14AWG
- 下載：STAUBLI電纜FLEX-SOL-EVO-DX 2,514AWG.pdf
產品介紹
低煙、無鹵、柔性、單芯且交聯雙層絕緣電纜，適用于光伏直流側連接使用。電纜適用于導體之間和導體與地面之間直流電壓標稱為1.5 kV（IEC）的絕大多數等級II光伏設備。允許的工作直流電壓高達1.8 kV。在UL應用市場，工作電壓高達2 kV。電纜符合IEC 62930、EN 50618 和UL 4703的要求。電纜可在導體溫度連續高達90 ℃的情況下工作。在導體溫度高達120 ℃時，電纜的限制使用時間為20000小時。
性能特點
低煙、無鹵、柔性
單芯且交聯雙層絕緣電纜
適用于光伏直流側連接使用
符合IEC 62930、EN 50618 和UL 4703的要求

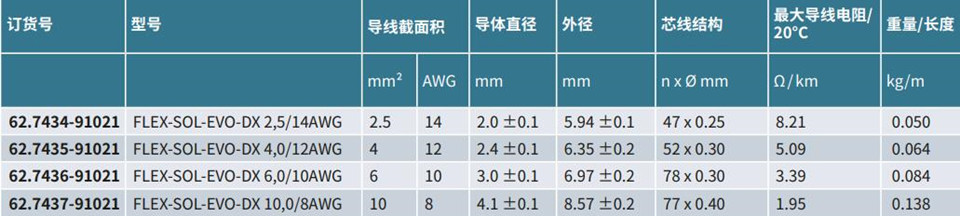

選型指南
技術參數
|
產地 |
瑞士 |
|
訂貨號 |
62.7434-91021 |
|
導線截面積 |
2.5 mm²；14 AWG |
|
導體直徑 |
2.0 ± 0.1 mm |
|
外徑 |
5.94 ± 0.1 mm |
|
芯線結構 |
47 x 0.25 n x Ø mm |
|
Max導線電阻/ 20 ℃ |
8.21 Ω/km |
|
密度 |
0.050 kg/m |
|
IEC和EN額定電壓 |
1500 V DC |
|
UL額定電壓 |
2000 V DC |
|
允許的Max工作電壓 |
1800 V DC |
|
符合EN 50395-6或IEC 60245-2測試電壓 |
6.5 kV AC/15 kV DC（5分鐘） |
|
符合EN 50395-8.2或IEC 60227-2絕緣電阻 |
≥ 1000 MΩkm |
|
環境溫度 |
-40 至 +90 ℃ |
|
Max導體溫度 |
+90 ℃（Max+120 ℃時，限工作20000小時） |
|
Max短路溫度 |
+250 ℃，Max 5秒 |
|
彎曲半徑，相對于外徑 (OD) |
|
|
動態 |
>5 × OD |
|
靜態 |
>4 × OD |
|
防護范圍 |
紫外線/臭氧/酸、堿和油（IRM 902） |
|
防火 |
阻燃（無火焰蔓延，符合IEC/EN 60332-1-2） |
|
導體 |
鍍錫柔性銅導體，符合IEC/EN 60228標準規定的5級 |
|
內絕緣 |
（白色）XLPO （RAL9003） |
|
護套絕緣，含附加顏色（黑色） |
交聯聚烯烴 |
|
護套顏色 |
21 |
|
獲得TÜV萊茵認證，符合EN 50618 |
R 50542766 |
|
獲得TÜV萊茵認證，符合IEC 62930 |
R 50542783 |
|
UL文件編號 |
E 470857 |
產品應用
光伏直流側連接使用
