IDEM編碼開關130102

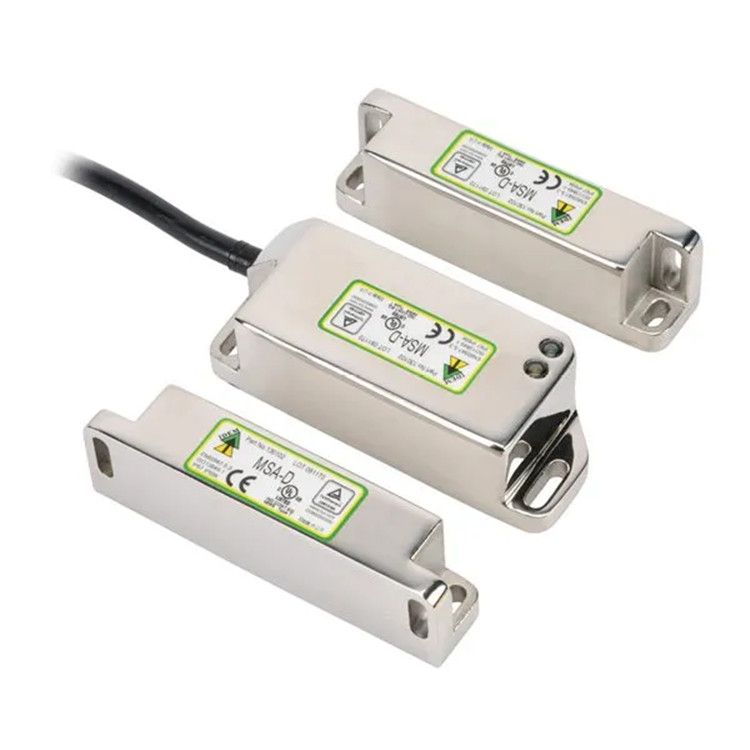

MSA 開關專為高功能而設計，可作為獨立設備安裝，無需額外的監控設備。它配備兩個力導向機械觸點，即使串聯使用，也能保持 PLe、CAT4（ISO13849-1）等級。因此，它是危險環境中防護門的適配解決方案。MSA 集成了一個內部自我監控系統，可在每次需求后檢查兩個繼電器的工作狀態。如果其中一個繼電器發生故障或失靈，開關將立即鎖定，以提高保障性。此外，MSA 還提供反饋電路檢查選件，用于復位按鈕和外部接觸器反饋檢查。MSA 采用鏡面拋光的 316 不銹鋼制造，具有很強的耐腐蝕性，適用于大多數洗滌劑沖洗應用。緊湊的外殼設計便于安裝在 40 mm的框架截面上。其 IP69K 等級可確保防止進水和高壓水射流。MSA-D 開關是一種獨立的非接觸式設備，具有自監測、力導向機械觸點，即使串聯連接也能保持較高的功能等級，而且無需額外的監控設備即可安裝在防護門上。MSA-D 需要兩個執行器才能工作，是雙門監控的適配選擇。

鏡面拋光 316 不銹鋼

觸點 2 個 N/C + 1 個 N/O（無電壓）

2 個輸出（1 個力導向繼電器）

防護等級：IP69K

預接線或 M12 8 極，快速連接 (QC)

配有兩個執行器

130102：MSA-D S/Steel 316 5M；2 (1 力導向繼電器)；輔助復位模式：自動或手動；5M 預接線

130103：MSA-D S/Steel 316 10M；2 (1 力導向繼電器)；輔助復位模式：自動或手動；10M 預接線

130104：MSA-D 不銹鋼 316 QC-M12 8 通（自動啟動）；2（1 個力導向繼電器）；輔助復位模式：自動；250 mm尾纖 M12-QC 8 通

130105：MSA-D S/Steel 316 QC-M12 8 通（手動啟動）；2（1 個力導向繼電器）；輔助復位模式：手動；250 mm尾纖 M12-QC 8 通

M12 快速連接電纜 8 芯 5m / 10m

產地：英國

符合認證：TUV、cULus

符合 EN ISO 14119 標準的編碼級別：低

技術原理：編碼磁性、霍爾效應

外殼材料：316 級不銹鋼

電源：24 Vdc +/-10 %（Max消耗 150 mA）

NC 輸出Max額定值：240 VAC/24 VDC 3 A ac/dc（QC Max電流為 2 A）

NO 輔助輸出 Max額定值：24 VDC 0.5 A

設置間隙：5 mm

開關距離：Sao 10 mm 關閉 / Sar 25 mm 打開

誤差容限：從 5 mm 設置間隙向任何方向偏差 5mm

接近速度：600 mm/m 至 1000 mm/s

溫度：-25 至 +45 ℃

電纜：PVC 10 芯 7 mm外徑

IP 等級：IP67、IP69K（M12 連接器等級為 IP67）

特性數據符合 IEC62061 標準（作為子系統使用）

完整性等級：SIL3

PFH（1/h）：3.95E-10（相當于 SIL3 的 4.0）

PFD：3.46E-05（相當于 SIL3 的 3.5）

驗證測試間隔 T1：20a

UL 508 相關信息

外殼：類型 1

NC Max輸出：24 Vdc；3 A

NO Max輸出：24 Vdc；0.5 A

電源：2 類或同等設備

食品與飲料、汽車、倉儲與物流、骨料與采礦、機器人技術
