UNIMOTION迷你線性單元MGBS 45

MGBS 是一種由滾珠絲杠驅動的微型線性裝置，它將驅動軸的旋轉運動（轉動）轉換為滑塊的線性運動（平移），具有機械效率高、內部摩擦小的特點。通過滾珠絲杠驅動和直線導軌系統，可確保高速度、高定位精度和高重復精度等高性能特征。預裝的標準電機（與電機適配器和聯軸器并聯，或與電機側驅動裝置和同步帶并聯）以及標準驅動裝置使系統可以即插即用。緊湊的尺寸和經過優化選擇的電機組合可滿足廣泛的應用需求。鋁型材機身側面有夾具槽和磁場傳感器槽。不同的滾珠絲杠導線等選件，加上各種附件和可能的多軸系統組合，使該產品具有高度靈活性。如果需要單獨的電機，也可以選擇不帶預裝電機的微型線性單元。微型線性單元的滑塊上有預留的連接孔和中間孔，可以安裝夾具、連接板或定制應用。微型線性單元 MGBS 可與其他 MGBS 或 MGTB 線性單元和/或微型電動缸 MCE 或微型電動滑塊 MSCE 輕松組裝成多軸系統。由于采用了標準長度，因此確保了性?xún)r(jià)比和快速的交貨期。每臺 MGBS 都經過預潤滑，可實現免維護運行。MGBS 具有相對較高的承載能力和高循環周期，可在水平和垂直方向高速移動有效載荷。

標準行程

可選配插接驅動步進系統

高性?xún)r(jià)比

有滾珠絲杠和齒形帶兩種驅動方式

預裝的標準電機配有電機適配器和聯軸器

與標準驅動裝置一起構成即插即用系統

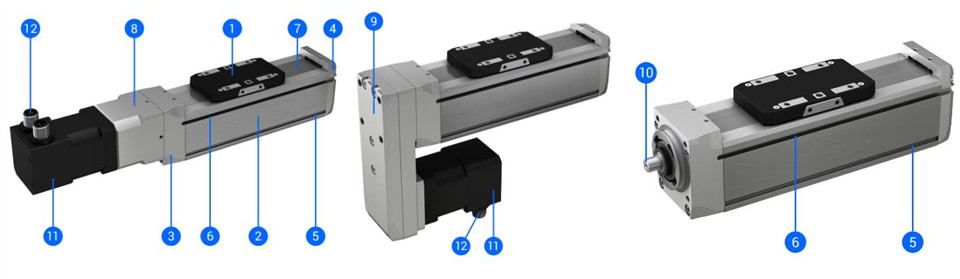

1 - 滑塊

2 - 鋁型材

3 - 驅動塊

4 - 端塊

5 - 安裝槽

6 - 磁場傳感器槽

7 - 防腐蝕保護條

8 - 帶聯軸器的電機適配器 VK

9 - 帶同步帶的電機側驅動裝置 MSD

10 - 滾珠絲杠驅動裝置的驅動軸

11 - 預裝電機（帶/不帶制動器）

12 - 標準連接器（電機、編碼器和制動器 - 可選）

電機適配器 VK

聯軸器

電機側驅動器 MSD

夾具

安裝附件

連接板

磁場傳感器

電機

驅動器

電機電纜

編碼器電纜

制動器電纜

電源電纜

信號電纜

產地：斯洛文尼亞

MGTB + 電機和 VK：45

滑輪傳動比：63 mm/rev

滑輪直徑：20,05 mm

允許的Max軸向載荷：85 N

水平式 允許的Max有效載荷：42 kg

垂直式 允許的Max有效載荷：7.1 kg

Max驅動扭矩：0.85 Nm

空載扭矩：0.20 Nm

軸上Max允許徑向載荷：100 N

Max移動速度：1500 米/秒

Max轉速：1430 轉/分鐘

Max加速度：20 m/s²

環境溫度：0 至 +50 ℃

無電機時的環境溫度：0 至 +60 ℃

防護等級：IP 40

工作循環：100

維護：預潤滑，使用壽命長

自動化行業、汽車行業、食品和飲料行業、加工行業、機器人行業、包裝行業、半導體行業、印刷行業、化工行業
