QUALITROL氣隙傳感器AGS-10

AGTracII 和電容式氣隙傳感器可對水輪發電機轉子和定子繞組之間的氣隙進行連續監測。數據管理軟件至少允許操作員執行以下操作：顯示和打印數據、根據設備數據進行設置和配置、對所有測量信號進行在線連續診斷監控、根據設備編號建立數據庫、機器數據設置、向局域網提供數據、與工廠 SCADA 系統通信、設置并提供報警和跳閘條件、設置并接受同步時間信號、識別故障傳感器、軟件提供多種診斷工具、數據分析軟件/轉子磁極輪廓/轉子幾何形狀、帶有偏心的定子和轉子形狀、轉子動態分析、磁極移動檢測。為什么要監控氣隙？在一種典型的情況下，一臺使用了 35 年的水輪發電機可能很快就會(huì )出現故障，定子變形導致轉子和定子之間的氣隙減小到臨界比例。發電機須進行計劃外停機，費用高達數千美元。對水輪發電機氣隙的在線監測可以及時提供有關其物理狀況多年變化的重要信息。Iris Power AGTracII 可以在機組運行時對其狀態進行動態監控。氣隙問題可以在故障發生之前及早發現并采取糾正措施。氣隙是轉子外徑與定子內徑之間的距離。對水輪發電機氣隙的監控很重要，因為定子和轉子都靈活，其形狀和位置受運行離心力、熱效應、磁力和機械系統故障的影響。偏心或失圓至少會(huì )降低運行效率，在更嚴重的情況下，可能會(huì )因磁感應加熱或轉子與定子摩擦而導致?lián)p壞。發電能量是通過氣隙從轉子傳遞到定子的，因此識別氣隙中的狀況是控制機器行為和提供發電可靠性、效率和質量的重要任務之一。氣隙測量是機器狀態監測的重要組成部分，能可靠地提供其他方法無法簡單獲得的特定信息。

氣隙電容式傳感器（4 至 16 個傳感器）

傳感器信號調節器

同步傳感器（1 個傳感器）

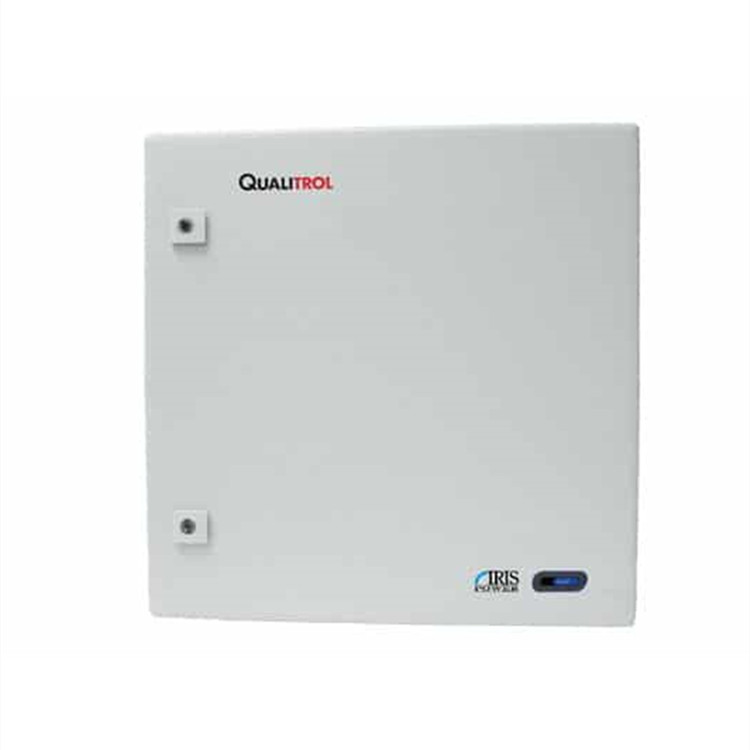

連續監測儀器

數據管理軟件

實時處理采集的信號

檢測各種機器運行模式：靜止、運行、正常運行、瞬態、停機

確定警報條件并向工廠 SCADA 系統發送警報

與工廠 SCADA 系統通信

將狀態數據傳輸至數據管理軟件

氣隙系統由 5 個部分組成；

氣隙電容式傳感器（4 至 16 個傳感器）

傳感器信號調節器

同步傳感器（1 個傳感器）

連續監測儀器

數據管理軟件

可用測量范圍：3 至 15 mm、5 至 25 mm、10 至 50 mm

水力發電機

產地：美國

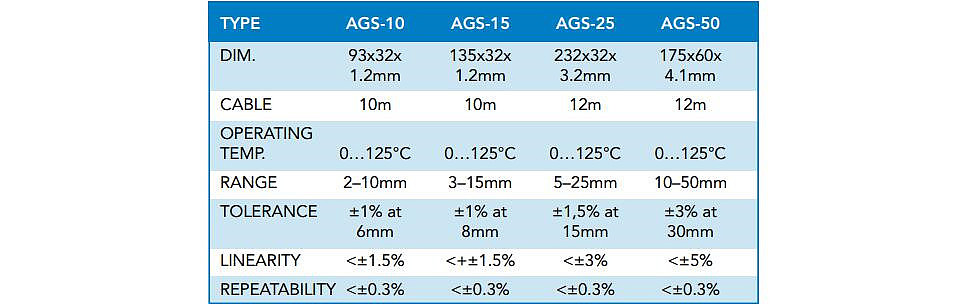

尺寸：93×32×1.2 mm

電纜：10 m

工作溫度：0 至 125 ℃

量程：2 至 10 mm

其他測量范圍：3 至 15 mm、5 至 25 mm、10 至 50 mm

在6 mm時公差：± 1 %

線性度：< ± 1.5 %

重復性：< ± 0.3 %

數據分析軟件功能：轉子磁極輪廓/轉子幾何形狀；帶有偏心的定子和轉子形狀；轉子動態分析；磁極移動檢測

發電、架空線路、變電站、可再生能源、EPC/設計公司、工業、石油和天然氣
