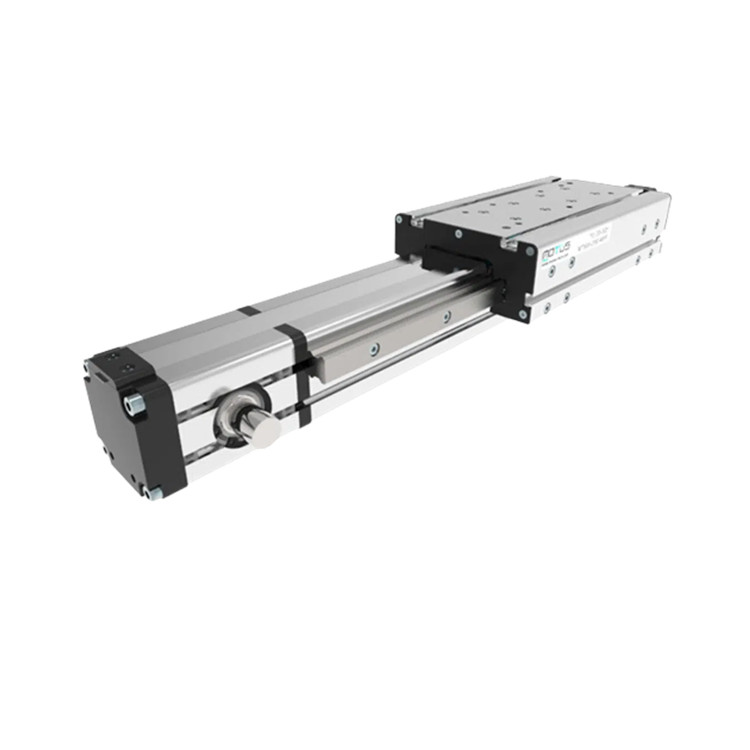

MOTUS皮帶傳動執行器MTS55

齒形帶式執行器通過電機驅動齒形帶，齒形帶再帶動滑塊在導軌上直線運動。雙外部滾珠導軌確保了滑塊的直線運動精度和穩定性。在執行器工作時，齒形帶將電機的旋轉運動轉化為滑塊的直線運動，同時滾珠導軌保持滑塊的準確導向。帶雙外部滾珠導軌，具有高精度、高剛性、高的效率、長壽命和易于維護等優點，廣泛應用于各種需要高準確度直線運動的場合。

• 高強度、高耐磨性和高傳動精度
• 雙導軌設計提高了執行器的剛性和穩定性
• 滾珠導軌具有低摩擦、高精度和長壽命的特點
• 滾珠在導軌和滑塊之間循環滾動，減小了磨損和能量損失
• 齒形帶與帶輪之間的嚙合傳動，能夠確保傳動的平穩性和準確性
• 齒形帶無需潤滑，減少了維護成本

產地：意大利

尺寸：55x55

速度max.：3米/秒

行程長度max.：6700 mm

行程長度min.：100 mm

皮帶輪傳動比：每轉120 mm

皮帶輪齒數：24齒

皮帶類型：帶有鋼增強聚氨酯ATL 5輪廓，間隙為0，寬度為16毫米

轉速max.：1500轉/分鐘

負載max.

Fx：820N

Fy：10800N

Fz：10800N

力矩

Mx：395 Nm

My：480 Nm

Mz：480 Nm

慣性矩(鋁制型材):

Ix：36 cm⁴

Iy：45 cm⁴

重復精度：±0.05 mm

軸向負載max.：300 N

空載扭矩：>0.5 Nm
