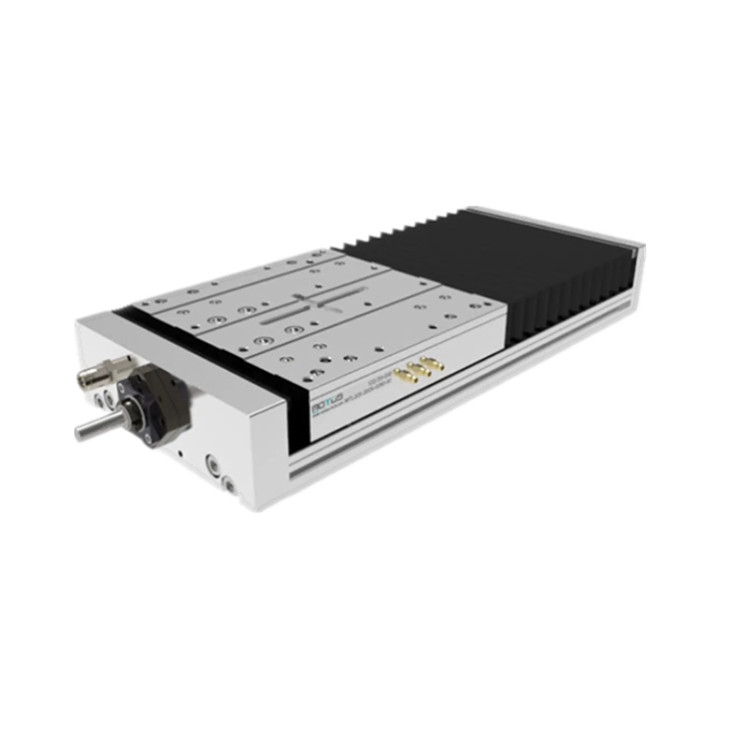

MOTUS滾珠絲杠執行器MTL225

帶雙滾珠導軌的絲杠驅動線性工作臺具有高精度、高穩定性、高剛性等優點，廣泛應用于各種需要高準確度直線運動的場合。雙滾珠導軌設計使得工作臺在直線運動過程中具有非常高的精度。滾珠導軌的滾動摩擦系數遠小于滑動摩擦系數，因此能夠減少運動過程中的誤差，提高定位精度。

• 絲杠作為傳動元件，經過制造和嚴格的質量控制，能夠確保工作臺在旋轉運動轉化為直線運動時的精度。
• 承載能力強：雙滾珠導軌的設計提供了高的承載能力，能夠承受較大的軸向和徑向負荷，確保工作臺在承受負荷時仍能保持穩定的運動狀態。
• 運動平穩：滾珠導軌的滾動摩擦特性使得工作臺在運動過程中更加平穩，減少了振動和噪音，提高了工作的穩定性和可靠性。
• 結構堅固：工作臺部分通常采用高強度、高精度的材料制成，具有較高的剛性，能夠承受較大的變形和沖擊。
• 抗疲勞性能好：滾珠導軌和絲杠的耐磨性好，能夠減少機械磨損，延長使用壽命，同時提高抗疲勞性能。
• 傳動效率高：滾珠導軌和絲杠的傳動效率高，能夠有效地將旋轉運動轉化為直線運動，減少了能量損失。
• 運行速度快：通過優化設計和選擇合適的驅動方式，可以實現工作臺的高速運行，提高生產效率。
• 結構簡單：雙滾珠導軌和絲杠驅動的結構相對簡單，易于拆卸和清洗，降低了維護成本。
• 潤滑方便：滾珠導軌和絲杠的潤滑方式簡單有效，能夠確保設備在長期運行過程中的穩定性。
• 適用范圍廣。

產地：意大利

尺寸：225x75

速度Max.：1.5 m/s（取決于行程和螺桿螺距）

行程長度Max. ：1000 mm, 1250 mm, 1500 mm

行程長度Min. ：100 mm

螺桿直徑：20 mm

螺桿螺距：5 mm, 10 mm, 20 mm

基重：10.4 kg（0 mm 行程）

行程每增加100 mm時的重量：1.6 kg

動態負載Max.

Fx（縱向力）：11000 N, 11200 N, 10500 N

Fy（橫向力）：9200 N

Fz（垂直力）：9200 N

動態力矩Max.

Mx：670 Nm

My：560 Nm

Mz：670 Nm

鋁合金型材慣性矩

Ix：2208 cm

Iy：2322.6 cm

重復精度：±0.02 mm

螺桿類型：T7

空載扭矩：0.3 Nm, 0.25 Nm, 0.2 Nm
