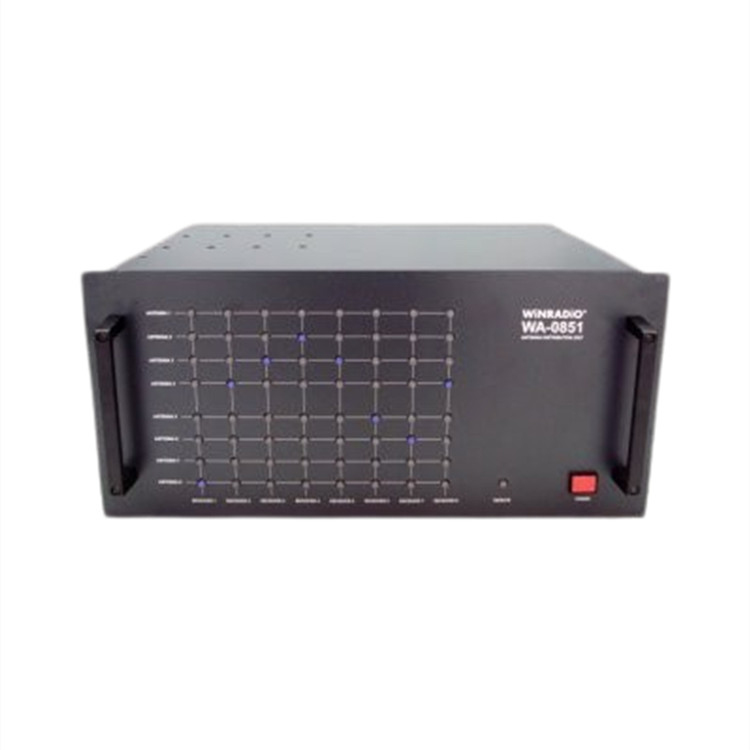

WINRADIO天線分配系統WA-0851

WiNRADiO WA-0851 天線分配系統是一種集成了內置頻率下變頻器的天線切換和分配設備。它與 WiNRADiO MS-8118/G3 多通道監視和監控系統（其頻率范圍可擴展至 8.599 GHz）的結合，也可與第三方接收器系統配合使用。它可以通過前面板控制進行獨立操作，也可以通過 USB 或局域網接口進行遠程操作。天線輸入可根據用戶要求定制和配置，使用高頻、甚高頻、特高頻、SHF1 和 SHF2 模塊。該設備還為外部天線前置放大器提供了方便的電源（內部為高頻、甚高頻和更高頻輸入的天線引線提供 12 V 限流直流電壓源）。

頻率范圍寬廣，從 0.4 MHz 到 8.599 GHz

內置下變頻器，輸出頻率范圍為 0 至 1.8 GHz

8 個天線輸入，8 個接收器輸出

可定制配置

手動或遠程控制

高 IP3 矩陣開關和放大器

高隔離度

高穩定性下變頻

堅固外殼，適合移動操作

WA-0851/8H：8 路高頻（0.4 至 30 MHz）輸入

WA-0851/8V：8 路 VHF（30 至 300 MHz）輸入

WA-0851/8U：8 x UHF（300 至 1800 MHz）輸入

WA-0851/2H-V-U-2S1-2S2：2 x HF (0.4 至 30 MHz)、1 x VHF (30 至 300 MHz)、1 x UHF (300 至 1800 MHz)、2 x SHF1 (1.8 至 3.5 GHz)、2 x SHF2 (1.8 至 8.599 GHz) 輸入

WA-0851/H-2V-U-4S2：1 x HF (0.4 至 30 MHz)、2 x VHF (30 至 300 MHz)、1 x UHF (300 至 1800 MHz)、4 x SHF2 (1.8 至 8.599 GHz) 輸入

WA-0851/H-V-2U-4S1：1 x HF (0.4 至 30 MHz)、1 x VHF (30 至 300 MHz)、2 x UHF (300 至 1800 MHz)、4 x SHF1 (1.8 至 3.5 GHz) 輸入

WA-0851/2H-2H-2V-2U-2S2：2 x HF (0.4 至 30 MHz)、2 x VHF (30 至 300 MHz)、2 x UHF (300 至 1800 MHz)、2 x SHF2 (1.8 至 8.599 GHz) 輸入

產地：美國

配置：8 輸入 / 8 輸出；高頻、甚高頻、更高頻和 SHF1 模塊無阻塞；SHF2 模塊部分阻塞

射頻連接器：8 x 輸入（N-母頭）；8 x 輸出（SMA-母頭）

高頻和甚高頻輸入增益：-2 dB (± 3 dB)

增益 UHF 輸入：-2 dB（± 4 dB）

增益 SHF1 輸入：2 分貝（± 4 分貝）

增益 SHF2 輸入：0 dB（8 GHz 以下為 ± 6 dB；8 GHz 以上為 ± 10 dB）

NF 高頻輸入：12 dB

NF VHF、UHF、SHF1 和 SHF2 輸入：8 dB

頻率范圍：取決于當前的輸入模塊配置。(使用 HF、VHF、UHF 和 SHF2 輸入模塊時為 0.4 MHz 至 8599 MHz）。

阻抗：50 Ω（所有輸入和輸出端）

無損高頻和甚高頻輸入的Max輸入電平：+22 dBm

無損 UHF 輸入的Max輸入電平：+17 dBm

SHF1 和 SHF2 輸入無損時的Max輸入電平：0 dBm

IIP1 高頻輸入：+13 dBm @ 14 MHz

IIP1 VHF 輸入：+20 dBm @ 150 MHz

IIP1 UHF 輸入：+8 dBm @ 1000 MHz

IIP1 SHF1 和 SHF2 輸入：-15 dBm @ 2800 MHz

IIP3 高頻輸入：+27 dBm @ 14 MHz

IIP3 VHF 輸入：+33 dBm @ 150 MHz

IIP3 UHF 輸入：+23 dBm @ 1000 MHz

輸出到輸出隔離度：-109 dB @ 10 MHz；-88 dB @ 100 MHz；-74 dB @ 400 MHz；-68 dB @ 1500 MHz

輸入輸出隔離度：-60 dB @ 10 MHz；-44 dB @ 100 MHz；-46 dB @ 400 MHz；-48 dB @ 1500 MHz

有源天線電源：高頻、甚高頻和更高頻模塊天線輸入上的 12 V DC（Max 0.4 A）

遠程控制接口：USB 1.1/2.0（USB-B 接口）；用于 TCP/IP 網絡(luò )的 LAN 接口（RJ45 連接器）

電源：120/240 VAC，50 Hz，可選；13 至 60 W（取決于配置）

寬度：19 英寸機架

高度：5RU（8.75 英寸 = 222 mm）

深度：14.4 英寸（365 mm）

重量：20.1 至 24.9 磅（9.11 至 11.3 kg）（取決于配置）

廣播、工業、政府、軍事、其他要求苛刻的應用
