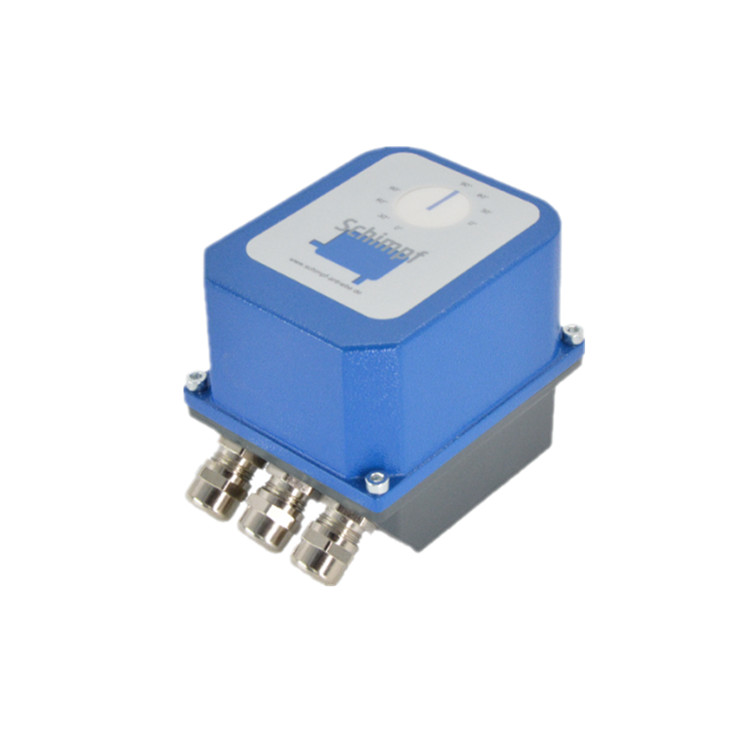

SCHIMPF傳動裝置Series 00-10

執行驅動器與空氣或氣體流量控制閥或類似配件配合使用，用于調節流量或節流。執行驅動器適用于所有需要高精度旋轉運動的應用。標準配置包括一個外部可讀位置指示器、一個用于維修的手動和自動操作切換開關、兩個無電位限位開關和兩個（01-15：三個）可自由調節的無電位附加開關。

• 帶控制電子裝置的步進電機（24 伏直流；90 伏至 260 伏交流，50/60 赫茲）
• 通過按鈕進行手動操作
• 三點步進控制
• 扭矩、斜坡、步長等可調
• 執行驅動器有多種配置選項，如旋轉方向、扭矩、運行時間、平均值、斜坡或滯后。

1、電機

2、電纜接頭

3、位置指示器

4、操作元件

5、CPU 板

6、附加板

7、底板

根據型號的不同，可增加限位開關、電位計或加熱裝置

產地：德國

運行時間：15 秒至 60 秒之間調節

模擬控制：0/4-20mA

模擬反饋：0/4-20mA

步數：1000 步/90°

扭矩：4 Nm 可調

旋轉角度：110°

直流電壓：18...30 VDC

交流電壓：90...260 VAC，50/60 Hz

防護等級：IP65

環境溫度：-20°C 至 60°C

重量： 0.8 千克

尺寸：114 x 82 x 93 mm

電纜入口：3 x M16 x 1.5 mm

外殼：鑄鋁
